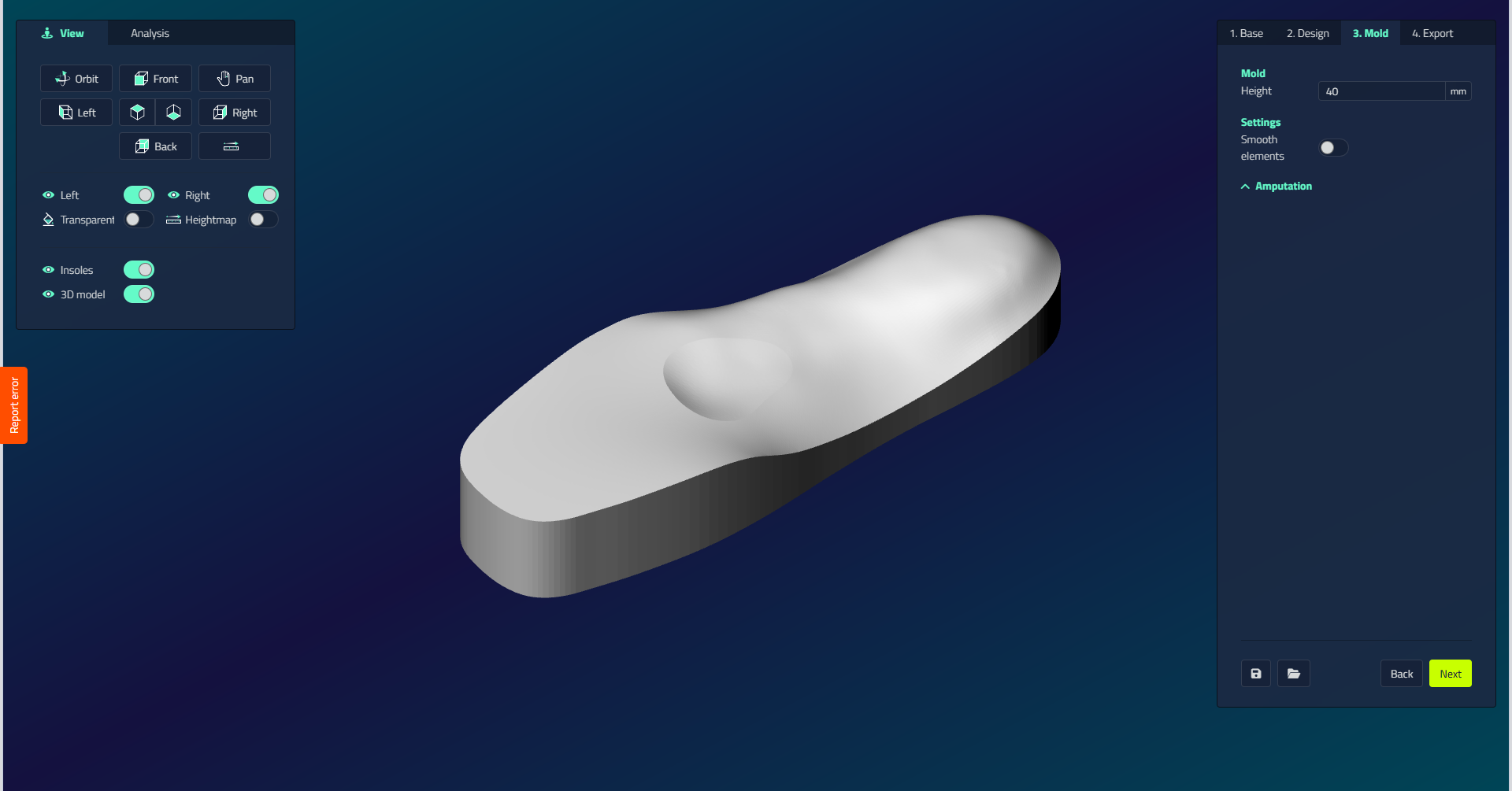

Form
Wird für eine positive Form verwendet.
Form
| Einstellung | Einheit | Funktion | Sichtbar, wenn |
|---|---|---|---|
| Glätte Elemente | Ein-/Ausschaltung | Glättet die Übergänge zwischen Elementen | Immer |
| Höhe | mm | Gesamthöhe des Formblocks | Immer |
| Verlängerung | Ein-/Ausschaltung | Fügt eine Entformungsleiste hinzu | Kurze Einlage |
| Verlängerung Länge | mm | Länge der Leiste zu den Zehen | Verlängerung auf |
| Höhe der Verlängerungsleiste | mm | Stufenhöhe der Leiste | Verlängerung auf |
Amputation
Der Amputation-Abschnitt funktioniert genau wie im EVA-Schritt: Aktivieren Sie eine Seite, setzen Sie die Höhe, Rundung innen und Rundung außen ein, fügen Sie optional ein Schnittstellenradius hinzu, klicken Sie dann auf Zeichnen. Es ist für volle Länge Einlagen verfügbar; Auf einem kurzen Einlage ersetzen die Verlängerung-Steuerelemente es.
