Montaje del soporte

Guía de hardware de terceros

Esta página describe el Structure Sensor 3 y viene del fabricante, Estructura (Occipital): structure.io. El texto y las imágenes son suyas, reproducidas aquí para que la configuración y la guía de aplicación se sientan en un solo lugar. Si la estructura.io y esta página difieren, tienen razón.

Se necesita sólo para el flujo de trabajo Structure Sensor. Escaneando con el FaceID Camera no necesita soporte, sin cable, sin carga y sin calibración.

El soporte que utiliza depende de su iPad. Listas de estructuras cada iPad compatible y el soporte que necesita: Structure Sensor 3: ¿Qué iPads puedo usar?.

Corrección de compresión

Para nuevos iPads.

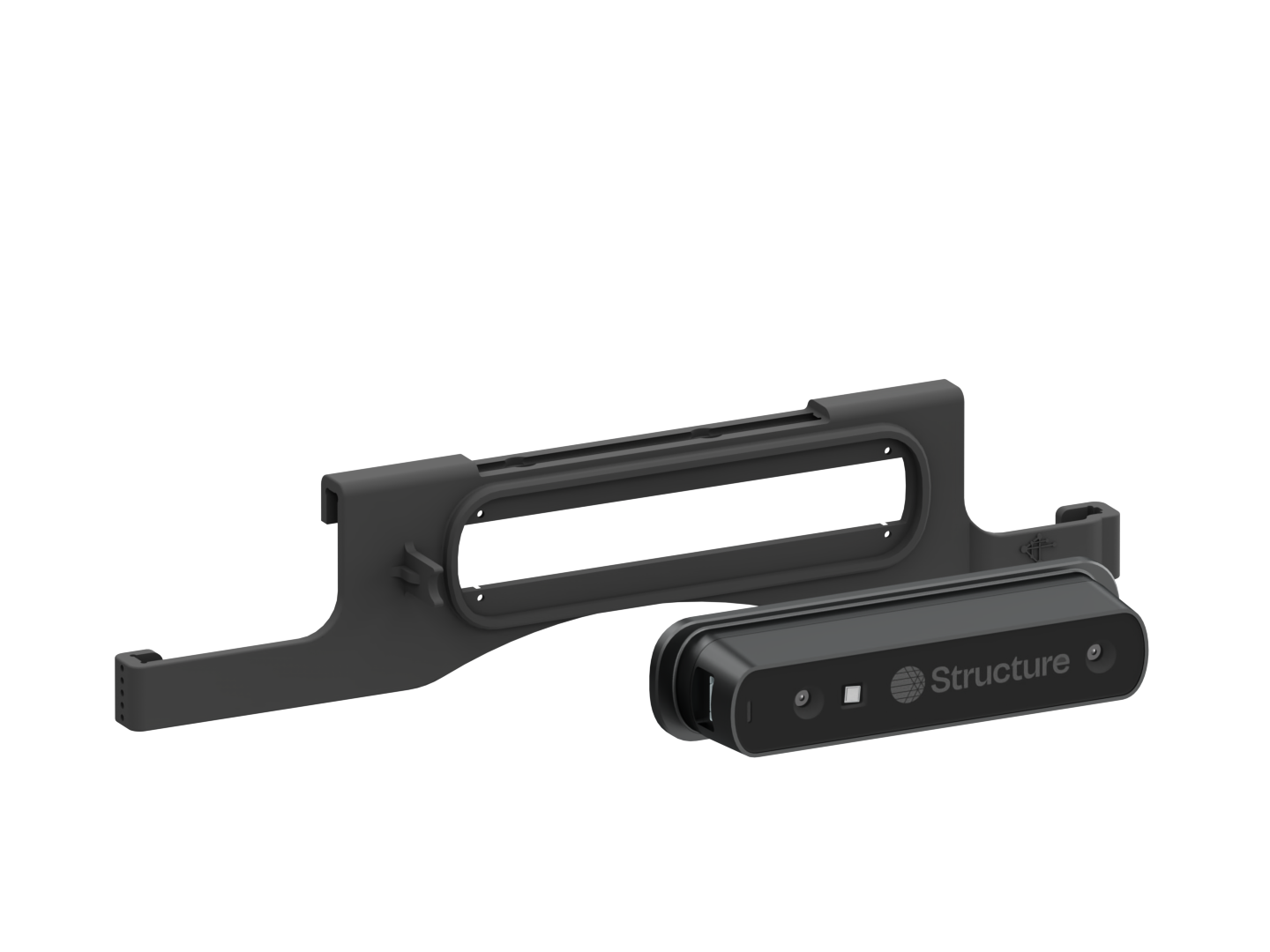

1. Adjunte el sensor al soporte con los tornillos y destornillador suministrados.


   aviso

   Sólo usa los tornillos que vienen con tu sensor.

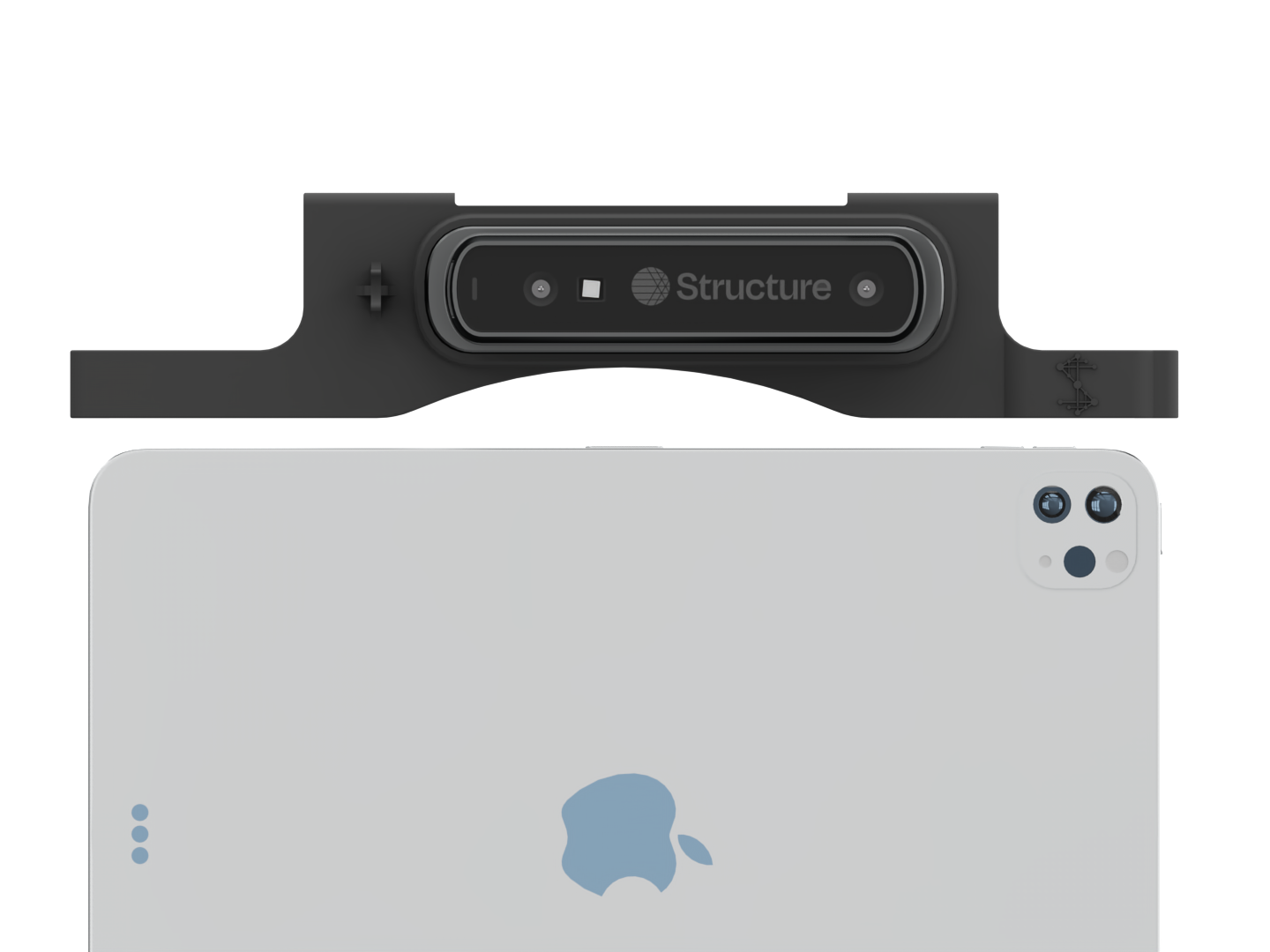

2. Deslice el soporte en ambos lados del iPad hasta que esté completamente sentado en todos los puntos.


   nota

   Es importante asegurarse de que el soporte esté completamente sentado como se muestra.

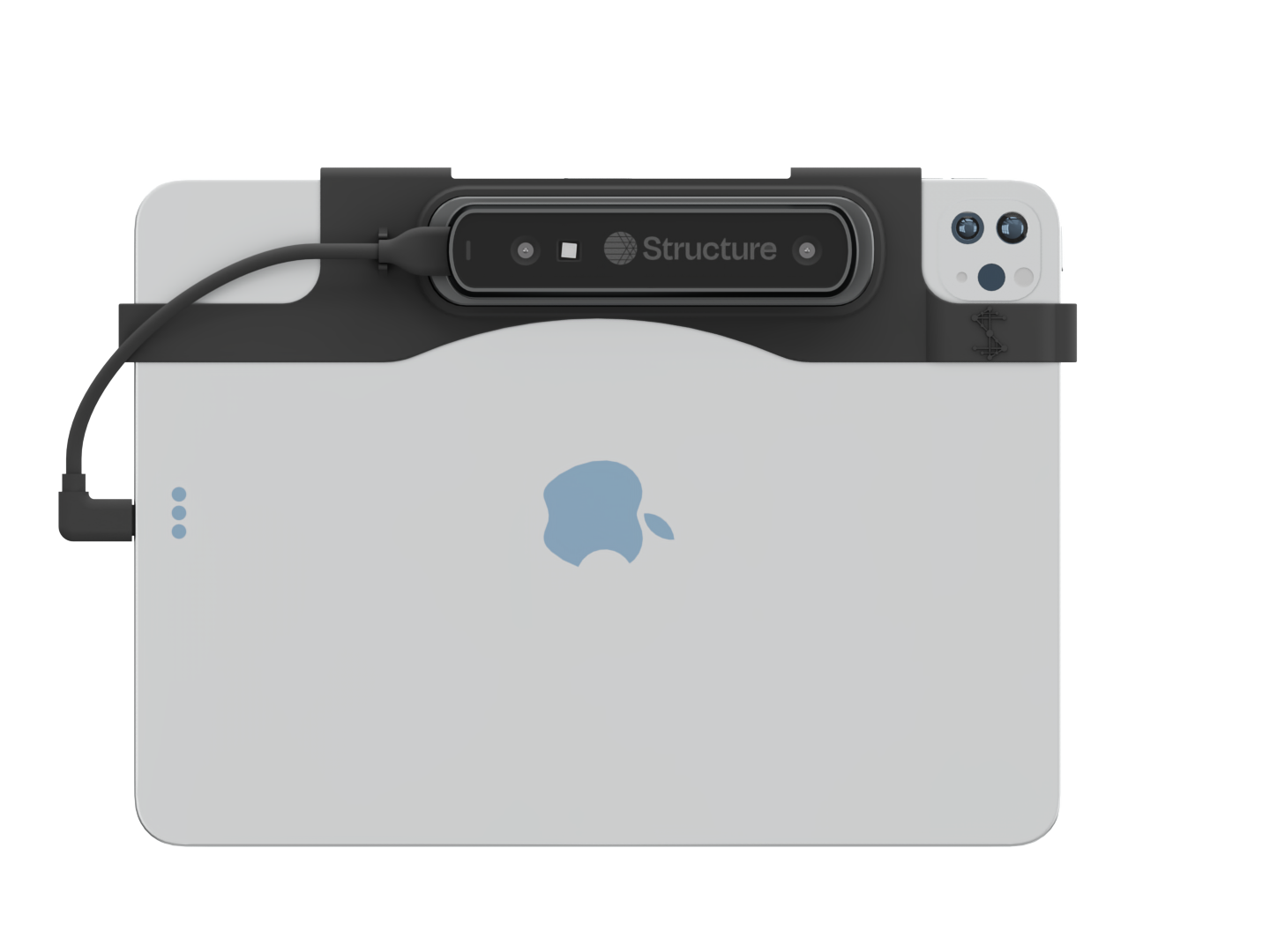

3. Conecta el sensor al iPad.

   1. Confirme que el iPad no tiene protector de pantalla o caso, de lo contrario el soporte puede no encajar y puede dañar el iPad, sensor o soporte.
   2. Inspeccione el puerto de carga para escombros.
   3. Enchufe el cable USB-C o Lightning en el sensor, en la orientación mostrada.
   4. Enchufa el otro extremo en el iPad.

Corrección de precisión

Para iPad (9th gen) solamente.

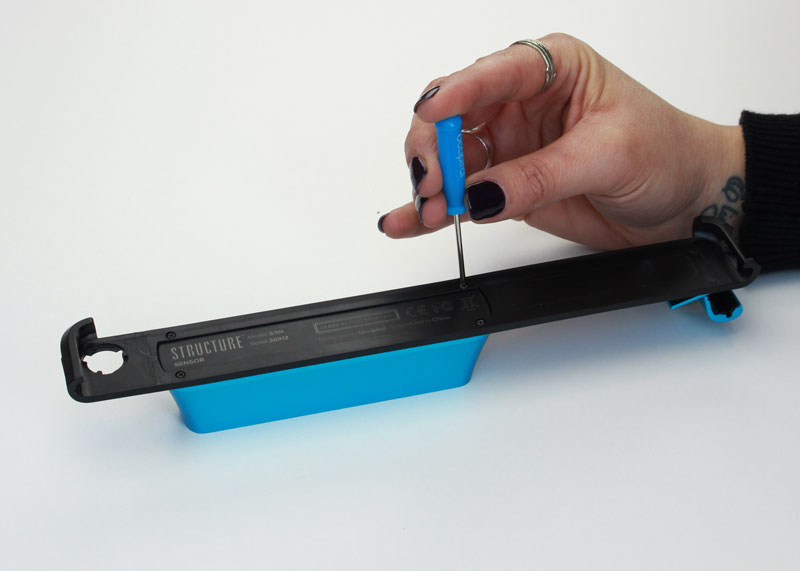

1. Adjunte el sensor al soporte con los tornillos y destornillador suministrados.


   aviso

   Sólo usa los tornillos que vienen con tu sensor.

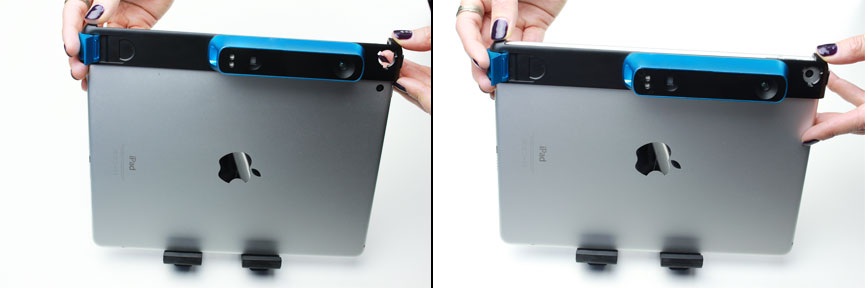

2. Comenzando con el cierre abierto, desliza el soporte hacia abajo en ambos lados del iPad hasta que esté completamente sentado en todos los puntos. Luego cierra el broche.


   nota

   Es importante asegurarse de que el soporte esté completamente sentado como se muestra.

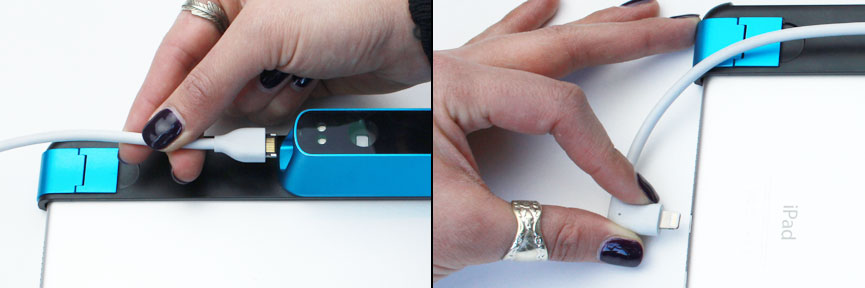

3. Conecta el sensor al iPad.


   1. Confirme que el iPad no tiene protector de pantalla o caso, de lo contrario el soporte puede no encajar y puede dañar el iPad, sensor o soporte.
   2. Inspeccione el puerto de carga para escombros.
   3. Enchufe el cable USB-C o Lightning en el sensor, en la orientación mostrada.
   4. Enchufa el otro extremo en el iPad.
