Montaggio della staffa

Guida hardware di terze parti

Questa pagina descrive lo Structure Sensor 3 e viene dal produttore, Struttura (Occipital): struttura.io. Il testo e le immagini sono loro, riprodotto qui in modo che la configurazione e la guida app siedano in un unico luogo. Se struttura.io e questa pagina differiscono, hanno ragione.

Necessario solo per Structure Sensor flusso di lavoro. Scansione con il FaceID Camera non ha bisogno di staffa, nessun cavo, nessuna ricarica e nessuna calibrazione.

Quale supporto si utilizza dipende dal vostro iPad. Struttura elenca ogni iPad supportato e la staffa di cui ha bisogno: Structure Sensor 3: Quali iPad posso usare?.

Staffa di compressione

Per i nuovi iPad.

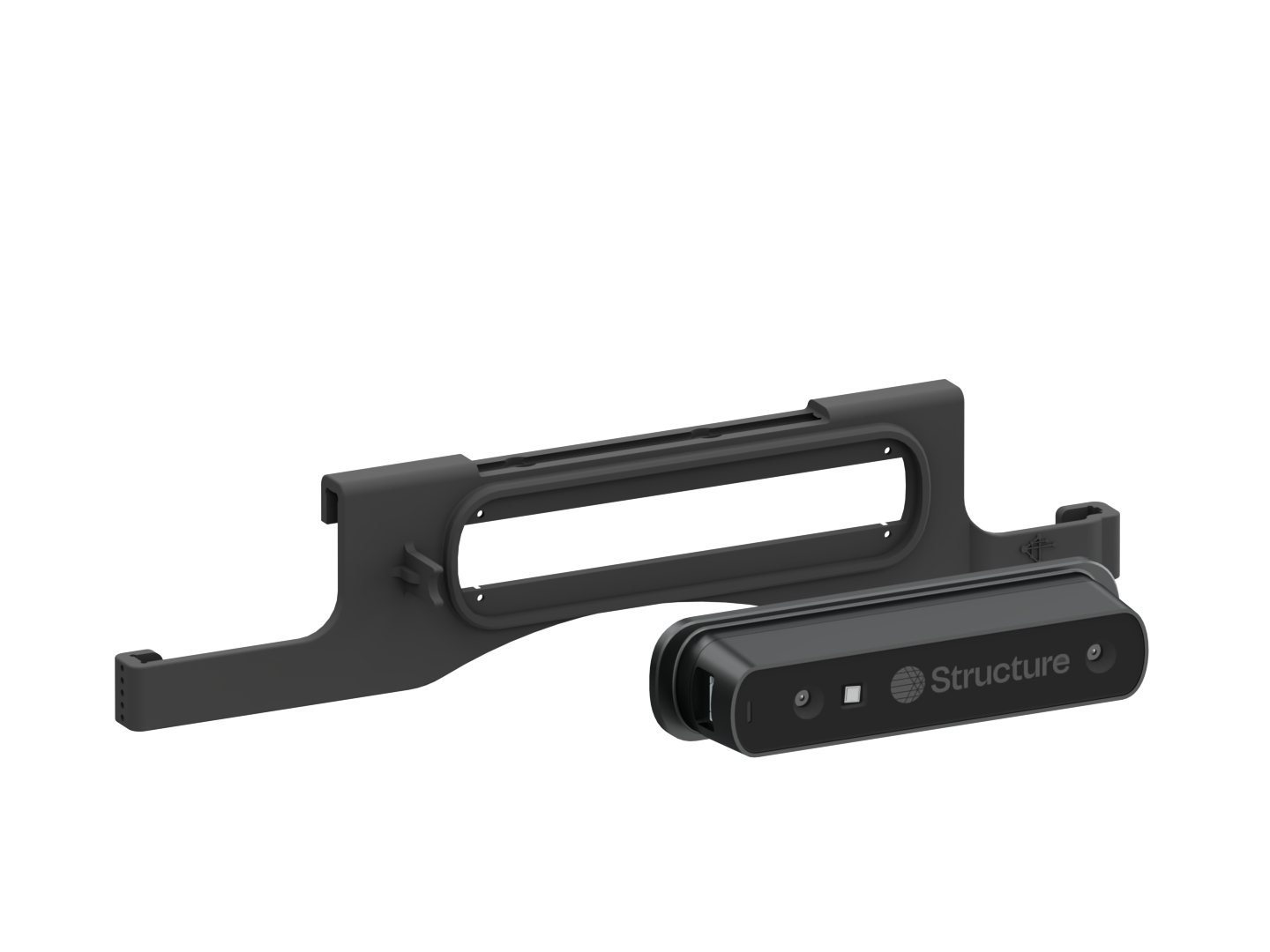

1. Collegare il sensore alla staffa con le viti e il cacciavite forniti.


   warning

   Utilizzare solo le viti che sono venuto con il sensore.

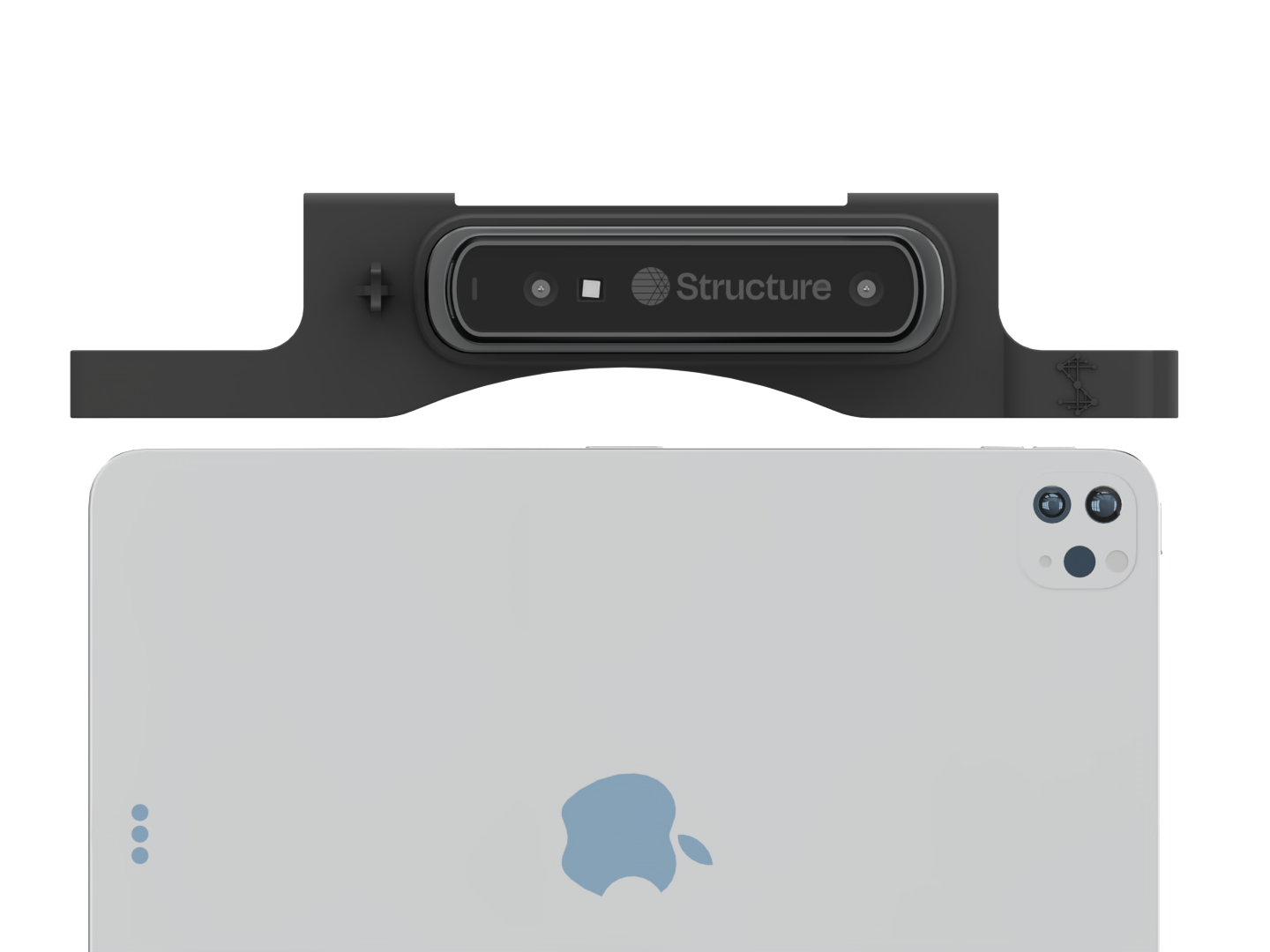

2. Scorrere la staffa su entrambi i lati dell'iPad fino a quando non è completamente seduto in tutti i punti.


   note

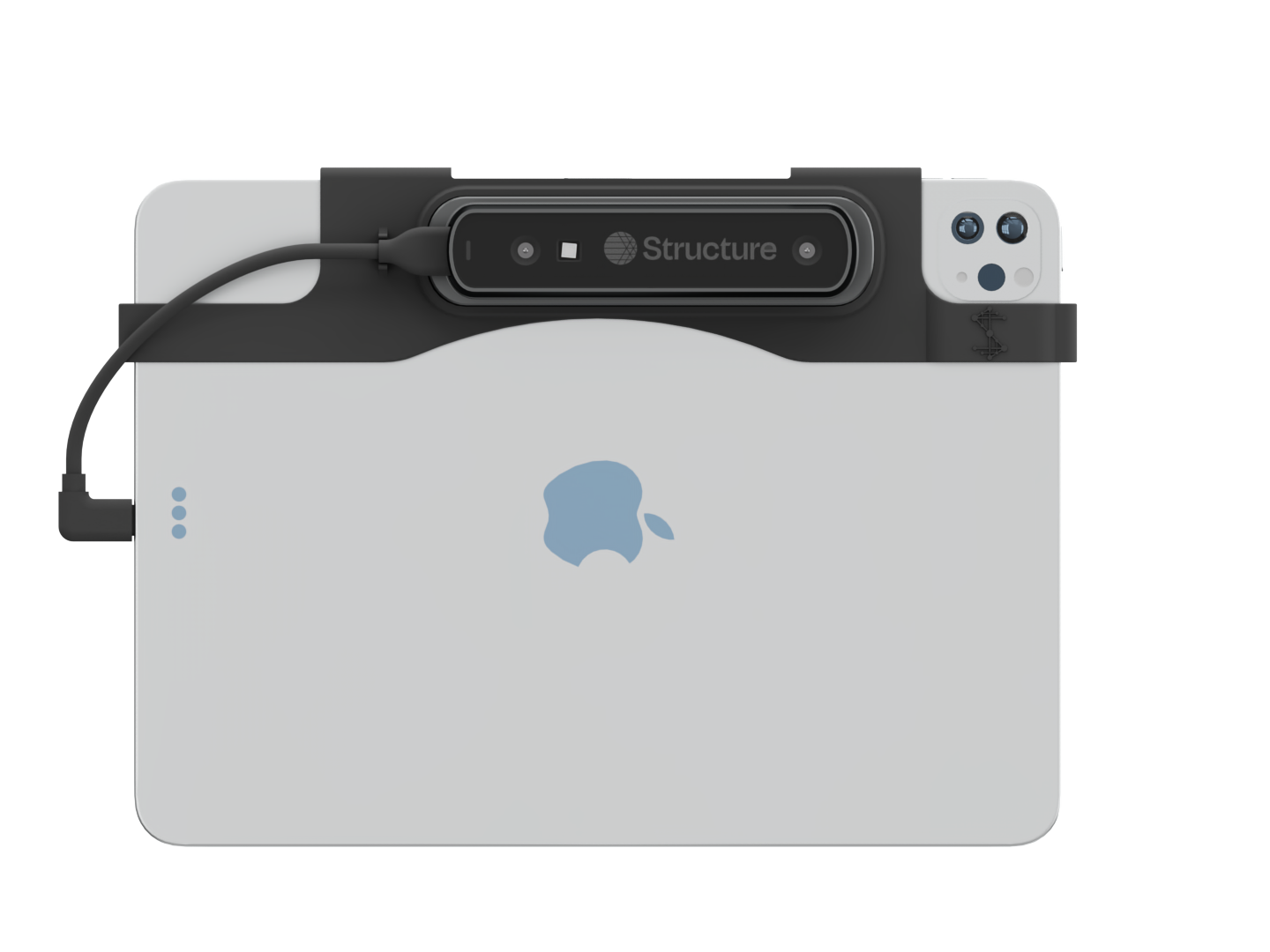

   È importante assicurarsi che la staffa sia completamente seduta come mostrato.

3. Collegare il sensore all'iPad.

   1. Confermare l'iPad non ha protezione o custodia dello schermo, altrimenti la staffa potrebbe non essere adatta e si può danneggiare l'iPad, il sensore o la staffa.
   2. Ispezionare la porta di ricarica per detriti.
   3. Collegare il cavo USB-C o Lightning nel sensore, nell'orientamento mostrato.
   4. Collegare l'altra estremità all'iPad.

Staffa di precisione

Per iPad (9 ° gen) solo.

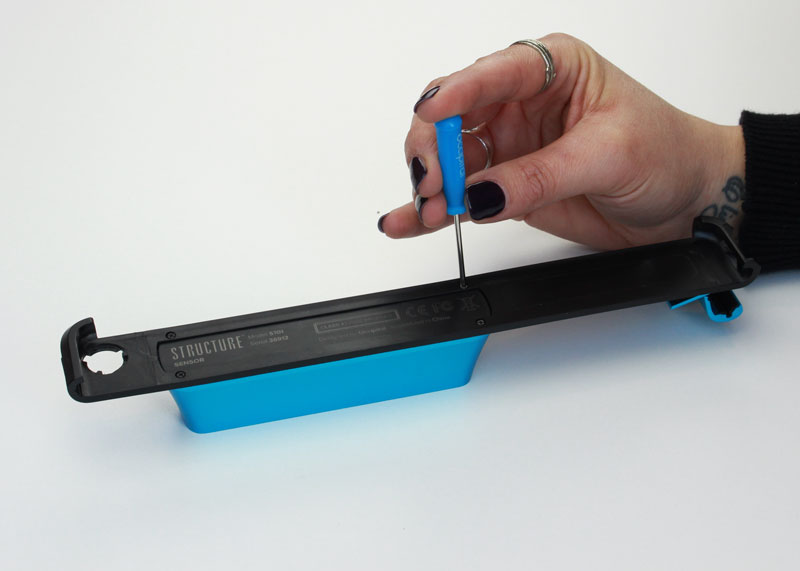

1. Collegare il sensore alla staffa con le viti e il cacciavite forniti.


   warning

   Utilizzare solo le viti che sono venuto con il sensore.

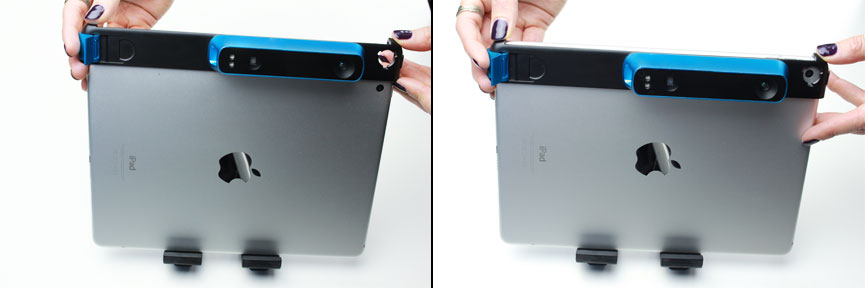

2. A partire dalla chiusura aperta, scorrere la staffa verso il basso su entrambi i lati dell'iPad fino a quando non è completamente seduto in tutti i punti.


   note

   È importante assicurarsi che la staffa sia completamente seduta come mostrato.

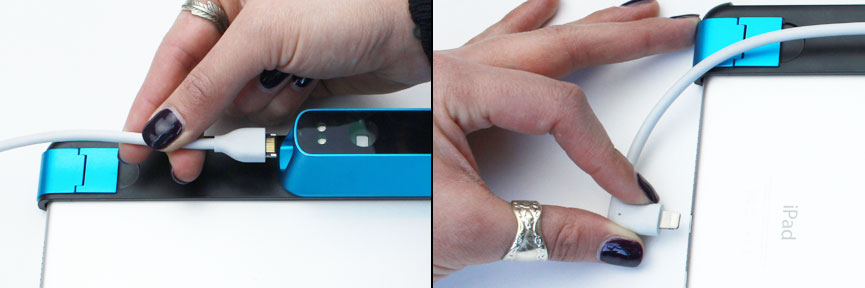

3. Collegare il sensore all'iPad.


   1. Confermare l'iPad non ha protezione o custodia dello schermo, altrimenti la staffa potrebbe non essere adatta e si può danneggiare l'iPad, il sensore o la staffa.
   2. Ispezionare la porta di ricarica per detriti.
   3. Collegare il cavo USB-C o Lightning nel sensore, nell'orientamento mostrato.
   4. Collegare l'altra estremità all'iPad.
