Bevestiging van de beugel

hardwaregids van derden

Deze pagina beschrijft de Structure Sensor 3 en komt van de fabrikant, Structure (Occipital): structuur.io. De tekst en de afbeeldingen zijn van hen, hier gereproduceerd zodat de setup en de app gids zitten op één plaats. Als structuur.io en deze pagina verschillen, ze hebben gelijk.

Alleen nodig voor de Structure Sensor workflow. Scannen met de FaceID Camera heeft geen beugel, geen kabel, geen opladen en geen kalibratie nodig.

Welke beugel u gebruikt hangt af van uw iPad. Structuur geeft elke ondersteunde iPad en de beugel die het nodig heeft: Structure Sensor 3: Welke iPads kan ik gebruiken?.

Compressiehaak

Voor nieuwere iPads.

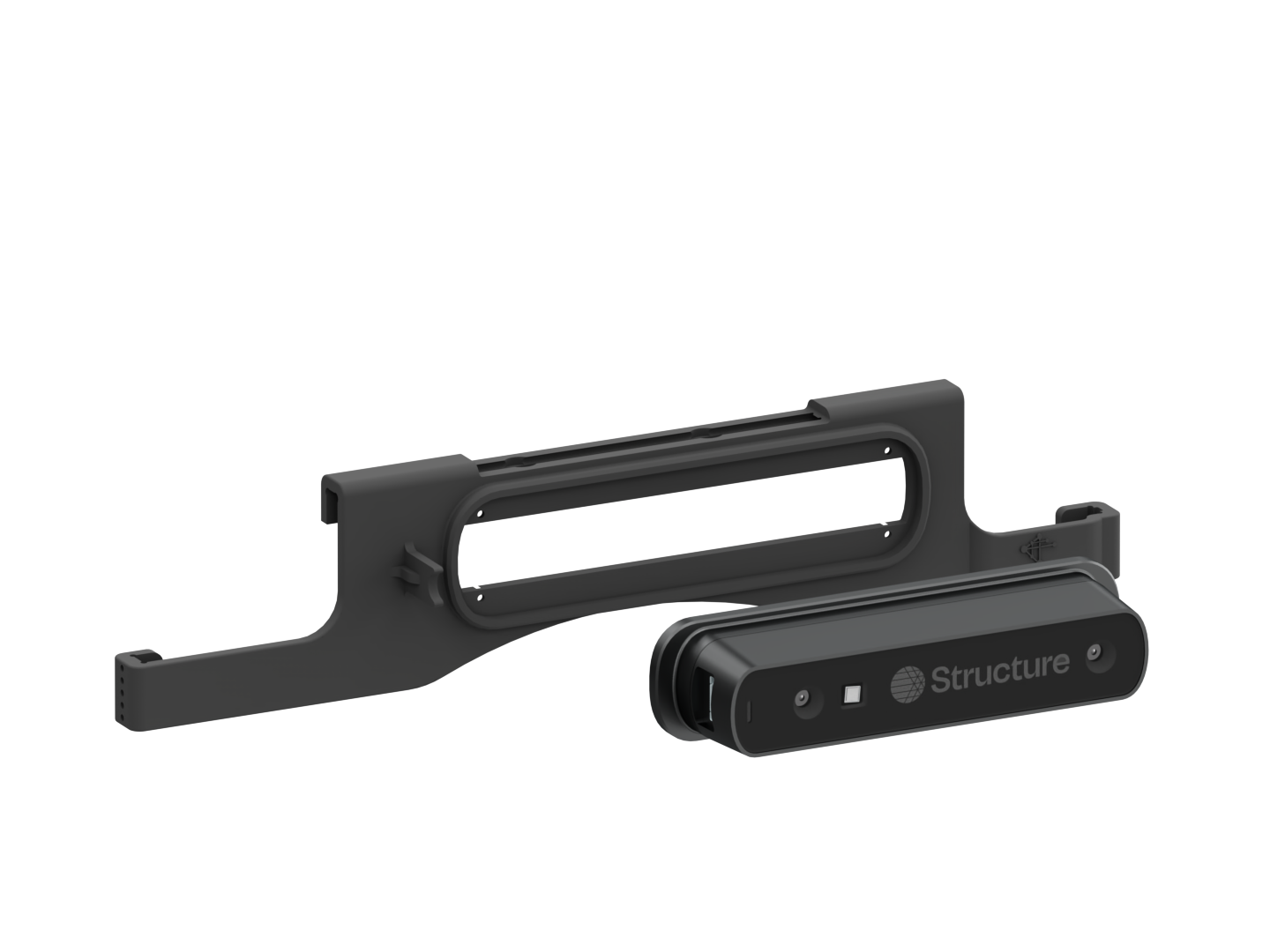

1. Bevestig de sensor aan de beugel met bijgeleverde schroeven en schroevendraaier.


   waarschuwing

   Gebruik alleen de schroeven die bij je sensor zaten.

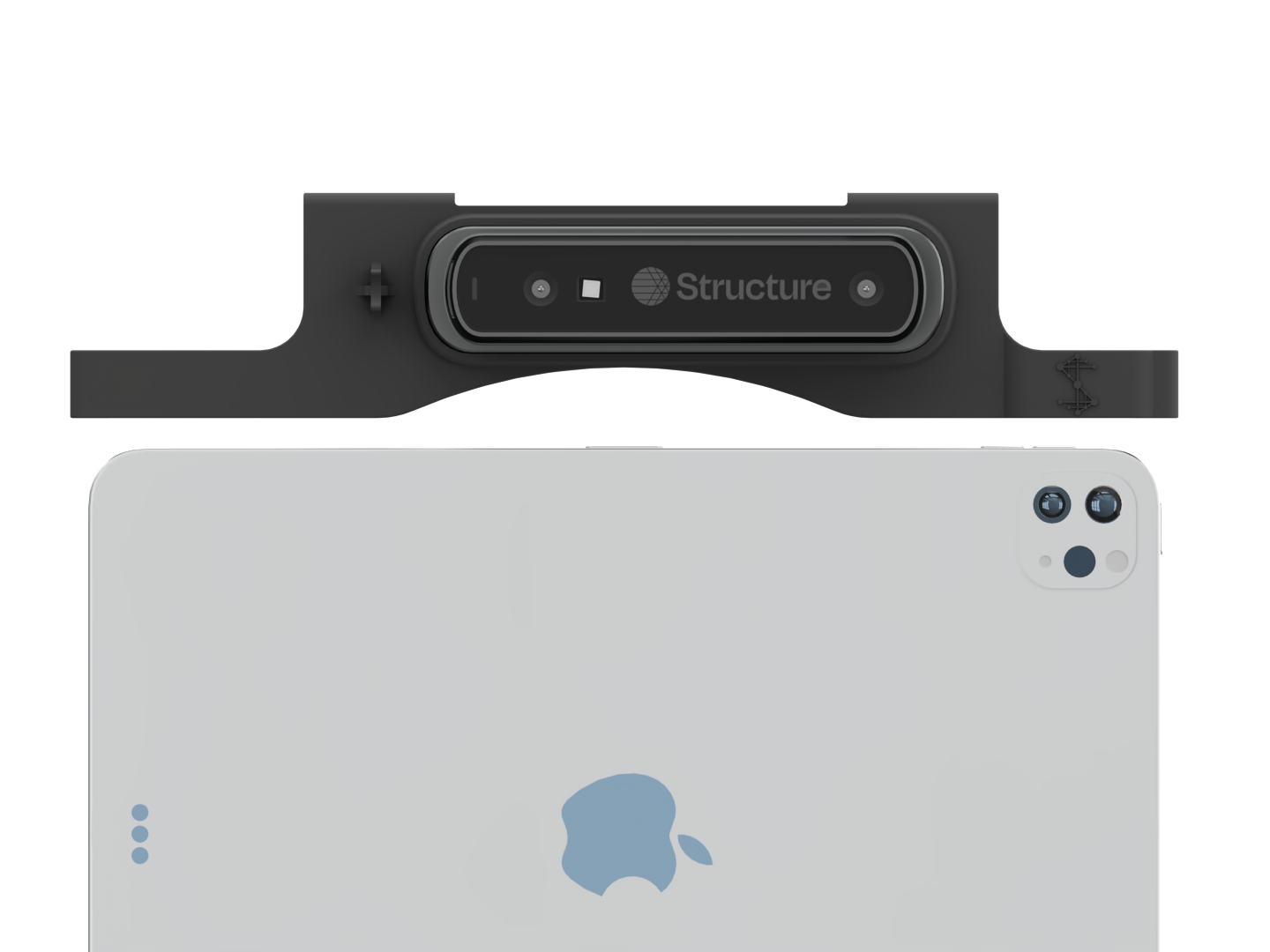

2. Schuif de beugel aan beide kanten van de iPad naar beneden tot hij op alle punten volledig zit.


   notitie

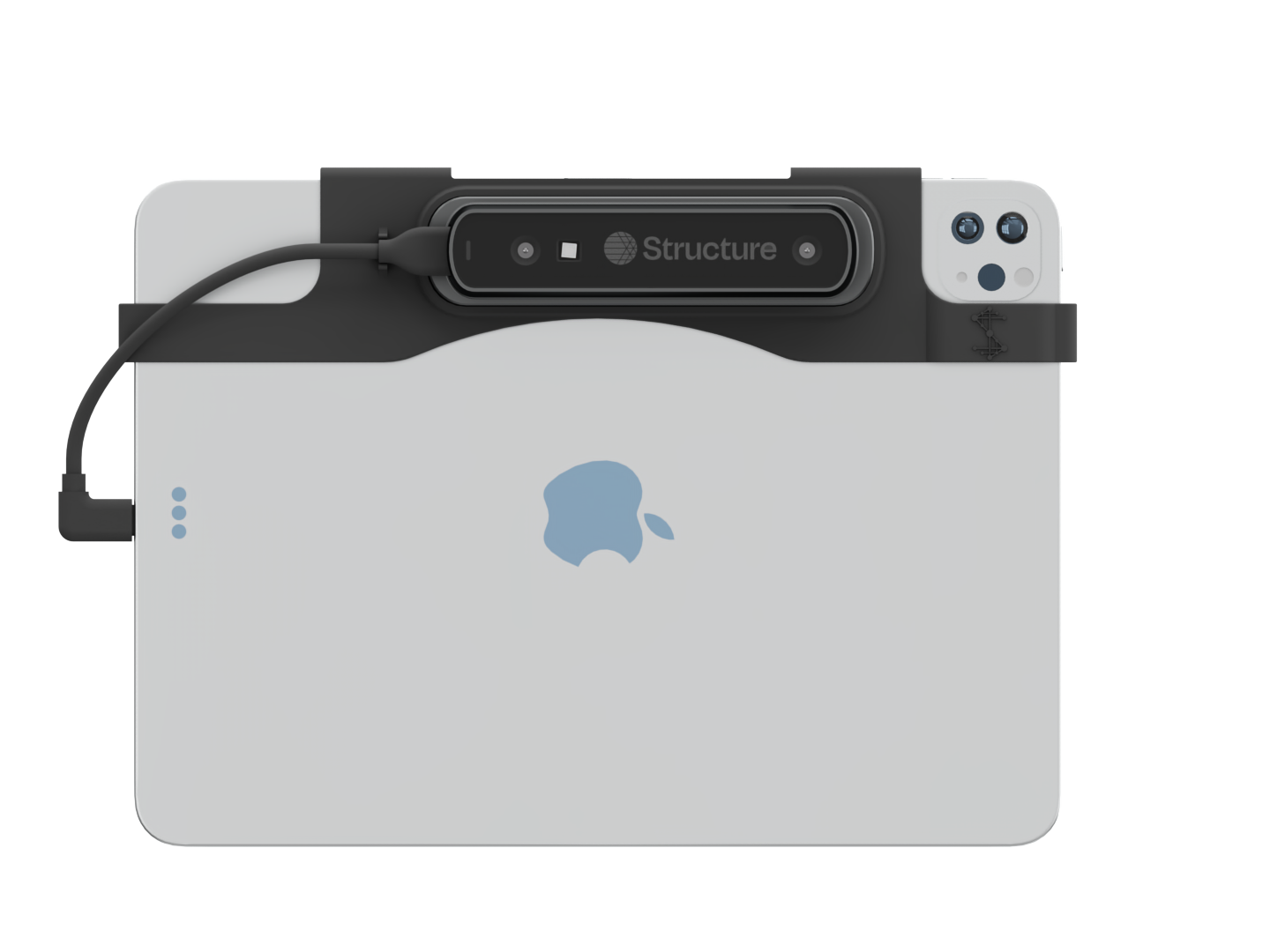

   Het is belangrijk om ervoor te zorgen dat de beugel volledig zit zoals getoond.

3. Sluit de sensor aan op de iPad.

   1. Bevestig dat de iPad geen screenprotector of case heeft, anders past de beugel misschien niet en kunt u de iPad, sensor of beugel beschadigen.
   2. Controleer de laadpoort op puin.
   3. Plug de USB-C of Lightning kabel in de sensor, in de getoonde oriëntatie.
   4. Plug het andere uiteinde in de iPad.

Precisiehouder

Alleen voor iPad (9de gen).

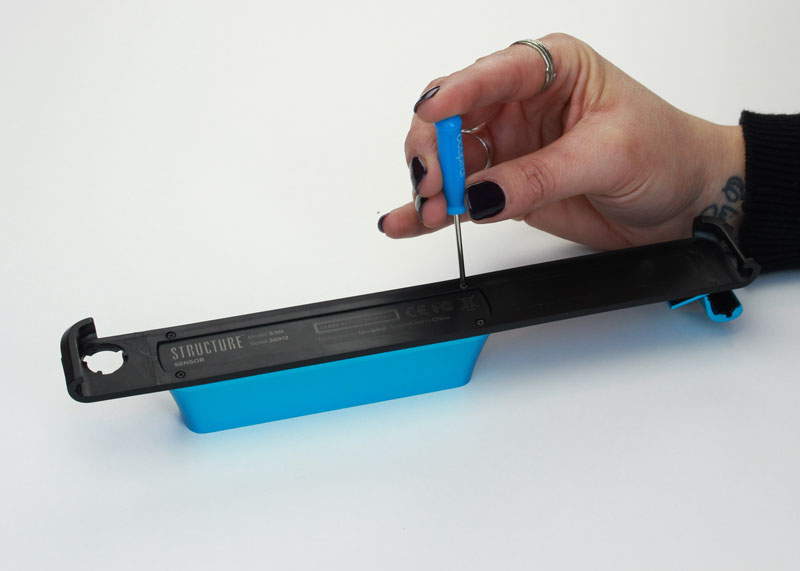

1. Bevestig de sensor aan de beugel met bijgeleverde schroeven en schroevendraaier.


   waarschuwing

   Gebruik alleen de schroeven die bij je sensor zaten.

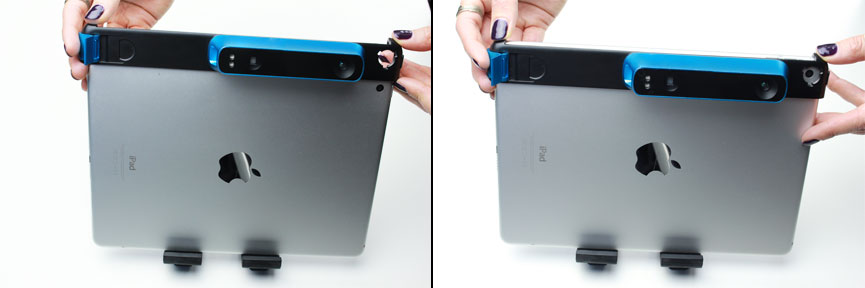

2. Beginnend met de sluiting open, schuif de beugel naar beneden aan beide kanten van de iPad totdat het volledig zit op alle punten. Daarna sluit u de sluiting.


   notitie

   Het is belangrijk om ervoor te zorgen dat de beugel volledig zit zoals getoond.

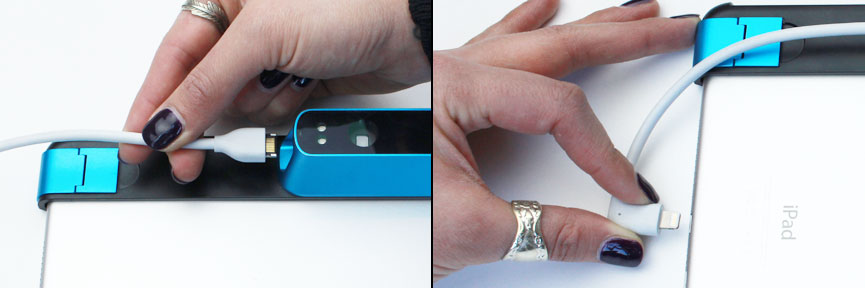

3. Sluit de sensor aan op de iPad.


   1. Bevestig dat de iPad geen screenprotector of case heeft, anders past de beugel misschien niet en kunt u de iPad, sensor of beugel beschadigen.
   2. Controleer de laadpoort op puin.
   3. Plug de USB-C of Lightning kabel in de sensor, in de getoonde oriëntatie.
   4. Plug het andere uiteinde in de iPad.
