Middengordel
Hier vindt u de instructies hoe u de Belt op uw riemprinter kunt centreren.
1. Maak de schraper los.
Verplaats de printer naar de rand van een tafel om ruimte te hebben om onder de printer te werken.
De schraper wordt op zijn plaats gehouden door 4 schroeven aan de onderkant. 2 schroeven links, 2 schroeven rechts. Los de 4 schroeven, niet helemaal losschroeven.
En zet de schraper weg van de Belt.
2. Maak de riem los.

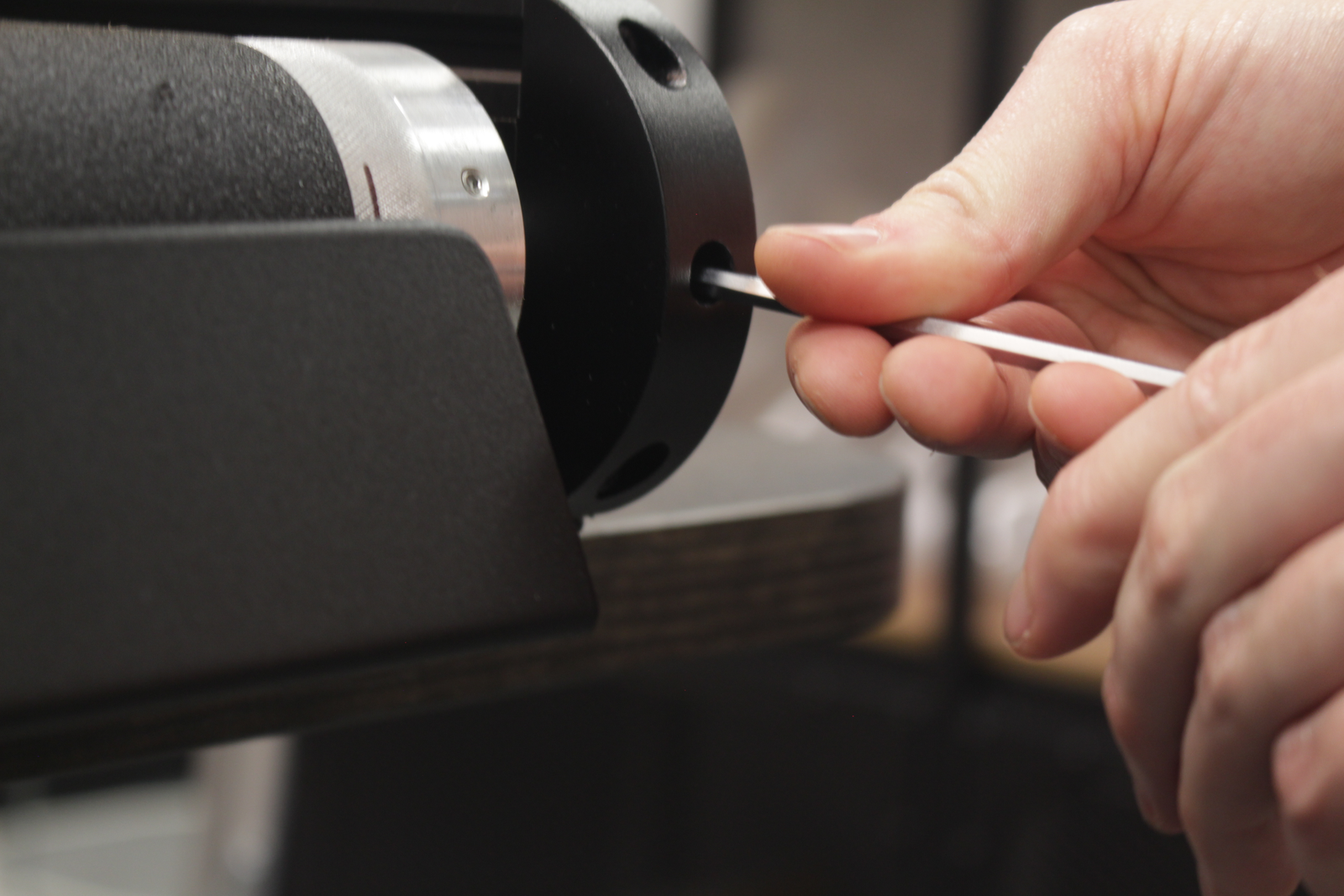

Aan de voorkant van de printer, aan beide kanten (links en rechts) zijn er 2 middelste schroeven zoals afgebeeld op de foto. Ontspan deze lichtjes om spanning van de riem te verwijderen. Loosen links en rechts gelijkmatig, 2 volle draaien op de linkerschroef, vervolgens 2 volledige bochten naar rechts en herhaal. Dit om schade aan de band te voorkomen.

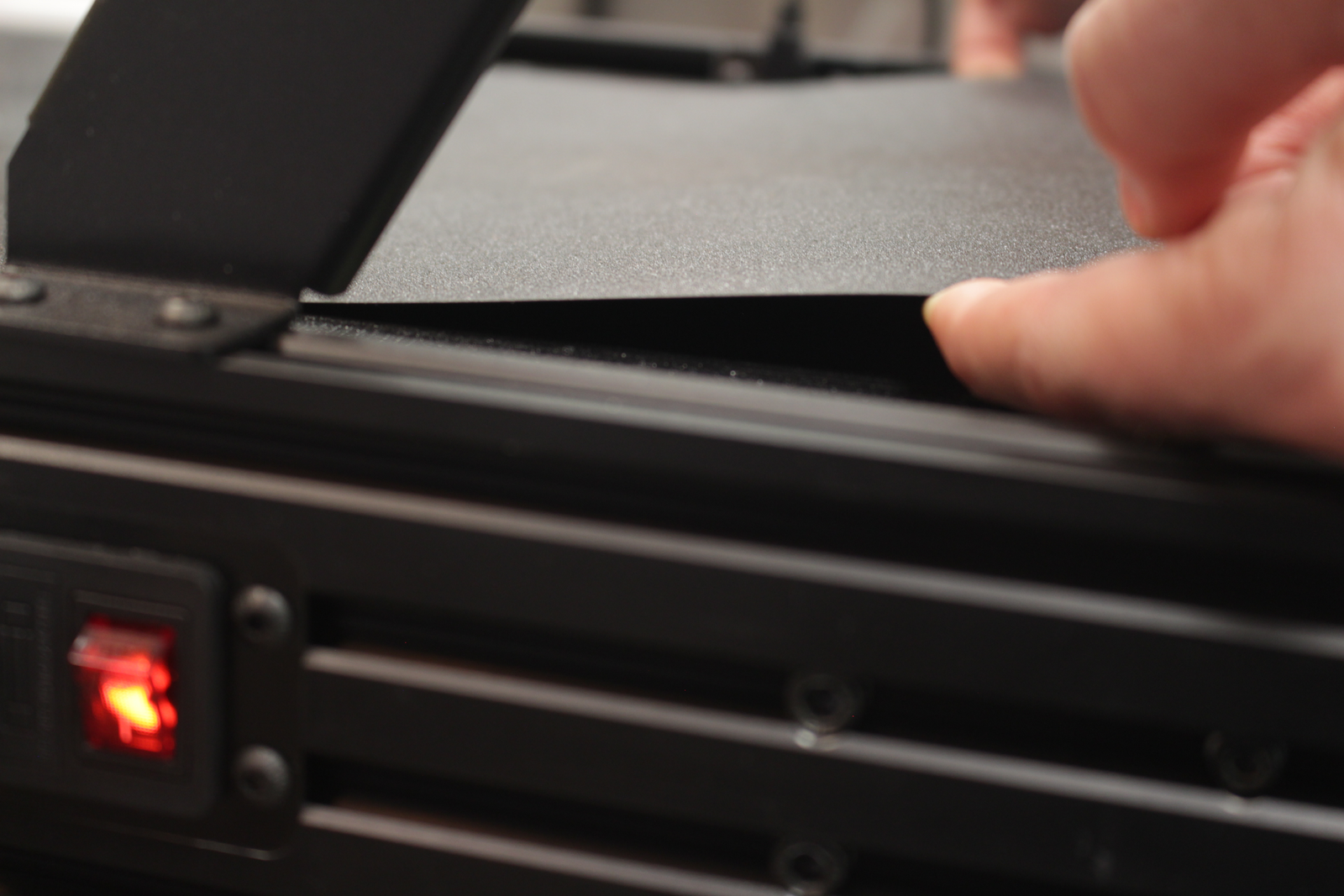

3. Trek de riem van de plaat.
De riem plakt een beetje aan het oppervlak, trek hem wat naar boven omdat hij vastzit.

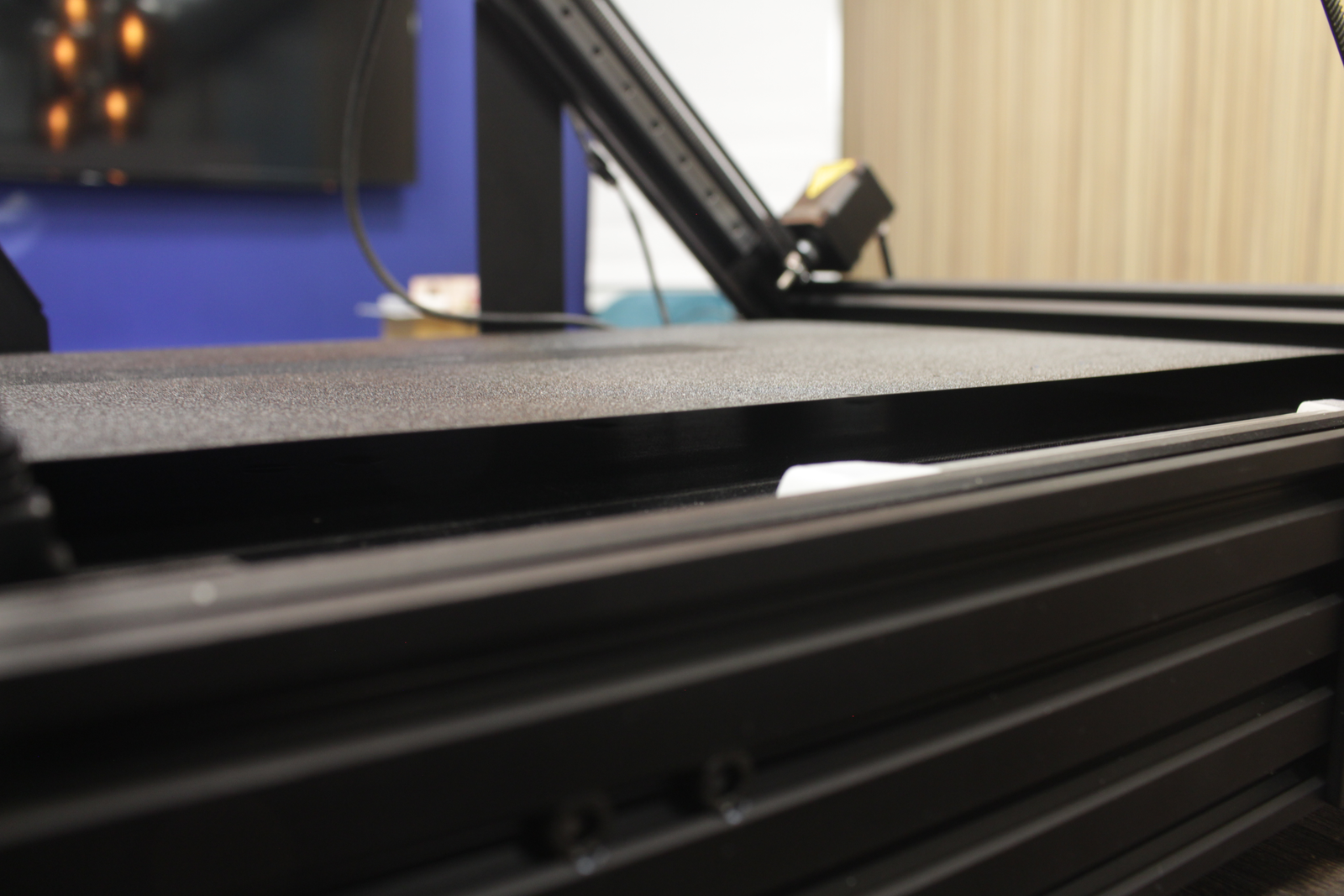

4. Plaats de riem
Beweeg de riem naar het midden, voor en achter.
Controleer de afstand tussen de zijkanten van de printer en de riem,
Hebben dezelfde afstand aan beide kanten.

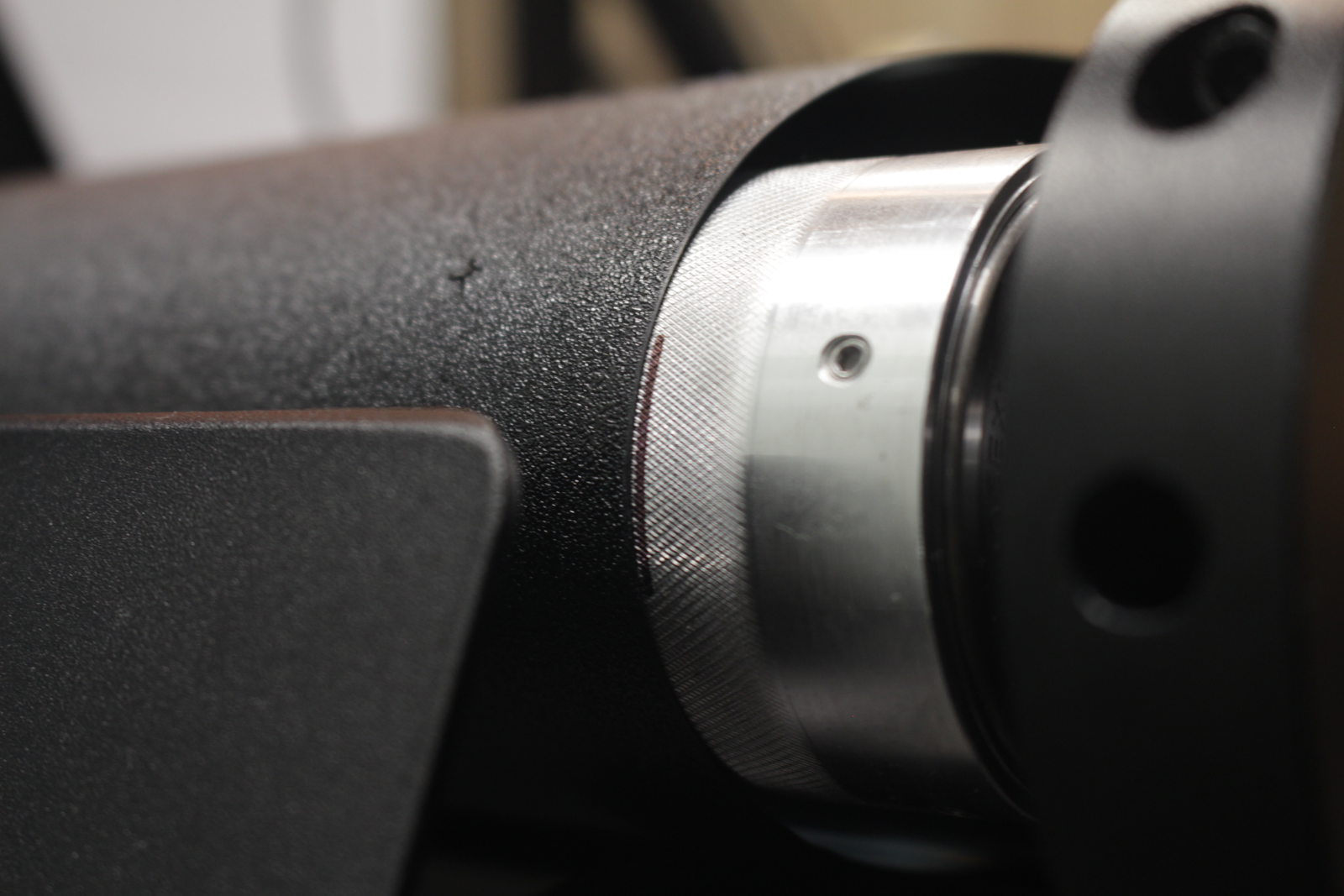

Plaats markeringen op de printer zodat het makkelijker is om te zien dat de riem recht ligt.
5. Straighten Belt.
Draai de schroeven één op een, links links links rechts.
Te strak en de riem kan niet rollen, wat de printer kan beschadigen.

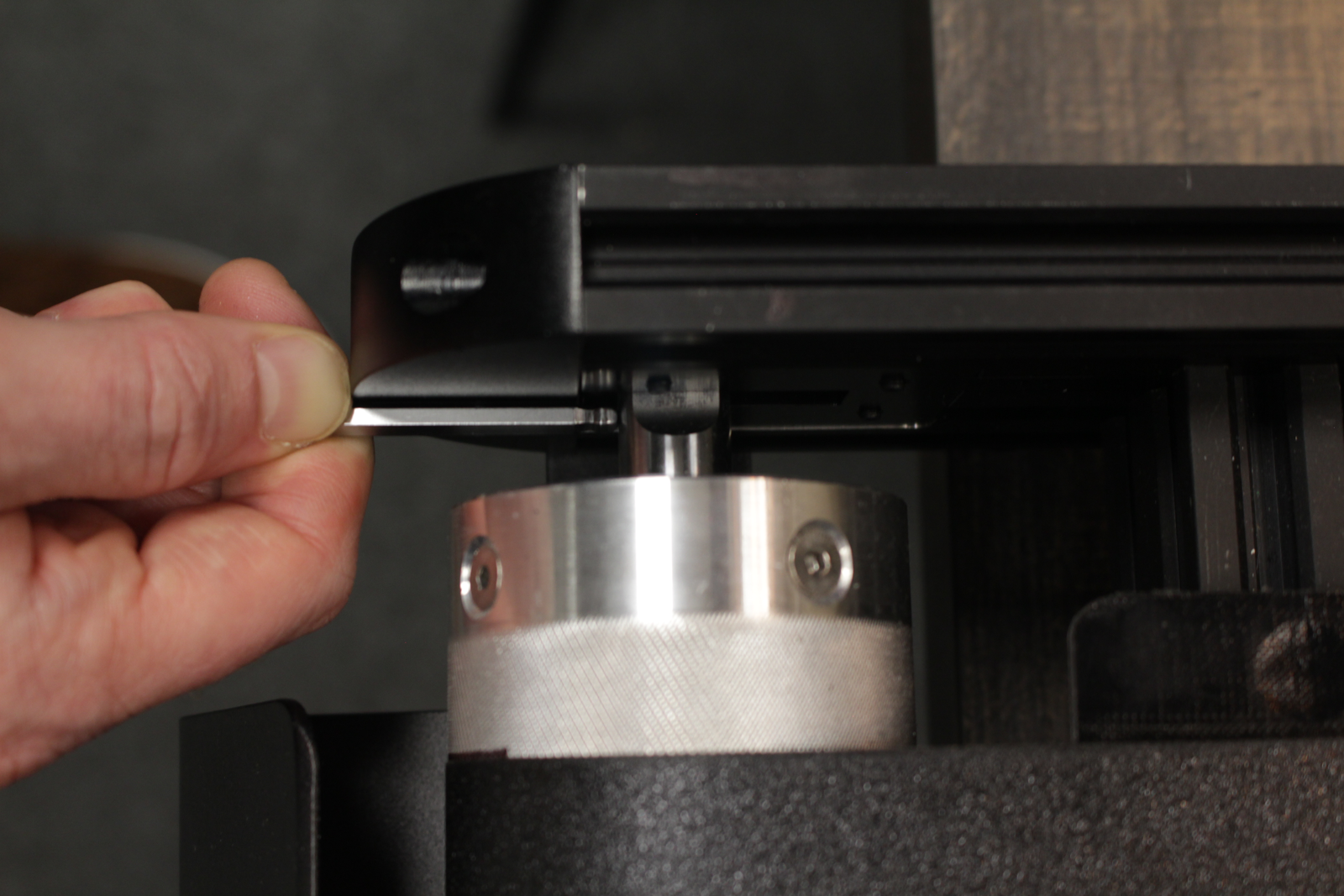

6. Controleer afstand en rechtheid.

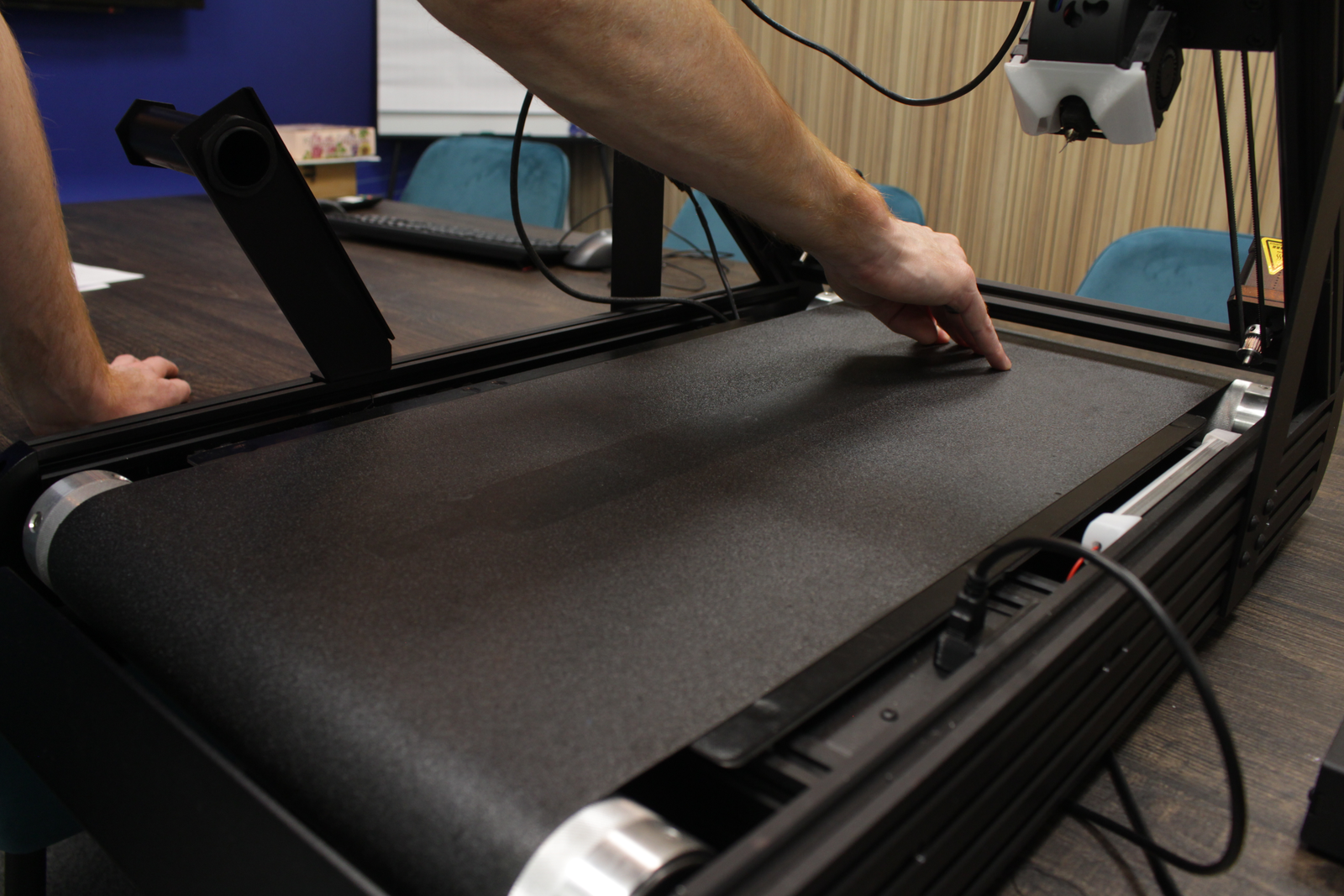

De riem moet nog steeds licht in de rug kunnen worden gedrukt.
Als je de riem iets op de rug kunt duwen en een beetje beweegt. Hij heeft de juiste spanning. Als hij te strak is, wordt de band geblokkeerd van het draaien en heb je laagverschuivingen, als hij te los is zal hij niet rollen.
7. Plaats de schraper terug.
Er zijn drie gaten aan beide kanten aan de voorkant. De lastige gaatjes zijn om de riem in te stellen.
Als de riem naar links loopt, draai dan aan de rechterkant.
