CNC-Fräsen

Ein Frästisch ist ein wiederverwendbares Profil, das Ihrer CNC-Maschine sagt, wie man ein Produkt fräst: Tischgröße, Schneider, Vorschubgeschwindigkeiten, Taschen und das Ausgabedateiformat. Sie erstellen einmal eine Tabelle und wählen sie dann aus, wenn Sie ein Produkt fräsen. Diese Seite deckt ab, wo Tabellen leben, erstellt einen, fräst ein Produkt von einem Tisch und eine vollständige Referenz jeder Einstellung.

Wo Frästische leben​

Alle Frästische werden von einem Ort aus verwaltet: der oberen Leiste → Produktion → Neues Fräsprojekt. Dies öffnet den Frästisch auswählen-Dialog, der jedes gespeicherte Profil auflistet.

ButtonStandortWas es tut
Add tableobenErstellen Sie ein neues Profil (öffnet den Einstellungsdialog)
ImportobenImportieren Sie ein Profil aus einer .lrss-Datei
Bearbeitenpro ZeileÖffnen Sie die Einstellungen für dieses Profil
Auswählenpro ZeileStarten Sie eine Fräsproduktion mit diesem Profil
SchließenBodenSchließen, ohne eine Produktion zu starten

Einen Frästisch erstellen​

  1. Top bar → Produktion.
  2. Klicken Sie auf Neues Fräsprojekt.
  3. Klicken Sie im Dialog Frästisch auswählen auf Add table.
  4. Arbeiten Sie sich durch die Einstellungsgruppen (alle in der Bezugsgröße der Einstellungen unten abgedeckt).
  5. Klicken Sie auf Speichern.
  6. Klicken Sie wieder im Dialog auf Auswählen auf Ihrem neuen Tisch, um damit eine Fräsproduktion zu starten.
tipp

Erstellen Sie die Tabelle einmal. Das nächste Mal wählen Sie sie einfach in der Liste aus und klicken Sie auf Auswählen. Sie können Export in eine .lrss-Datei einfügen, um sie mit einer anderen Workstation zu teilen, oder Duplikat, um eine Variante zu erstellen.

Einen vorhandenen Frästisch bearbeiten​

Das Bearbeiten läuft durch den gleichen Dialog wie das Erstellen, so dass Sie es auf die gleiche Weise erreichen, obwohl Sie kein neues Profil starten.

  1. Top bar → Produktion.
  2. Klicken Sie auf Neues Fräsprojekt.
  3. Suchen Sie im Frästisch auswählen-Dialog das gewünschte Profil und klicken Sie in der Zeile auf Bearbeiten.
  4. Ändern Sie die Einstellungen, die Sie benötigen (alles wird in der unten stehenden Einstellungsreferenz behandelt).
  5. Klicken Sie auf Speichern.

Eine Produktion behält keine eigene Kopie der Einstellungen, sie verweist auf das Profil zurück. Das Bearbeiten eines Profils betrifft daher auch Fräsproduktionen, die damit früher erstellt wurden.

Bestehende Produktionen nehmen Ihre Änderungen auf

Beim Speichern eines bearbeiteten Profils wird in diesem Moment keine Warnung angezeigt. Wenn Sie das nächste Mal eine Fräsproduktion öffnen, die mit diesem Profil erstellt wurde, bemerkt LutraCAD, dass sich die Einstellungen unterscheiden und zeigt:

"Die Tabelleneinstellungen haben sich im Vergleich zur vorherigen Produktion geändert, bitte überprüfen Sie das Dokument."

Maschinendateien, die Sie bereits exportiert haben, sind nicht betroffen; die neuen Einstellungen gelten, wenn das Dokument wieder geöffnet und die Ausgabe erneut generiert wird.

Mit den Aktionsschaltflächen am unteren Rand desselben Dialogs können Sie das Profil kopieren, exportieren, löschen oder speichern.

ButtonStandortWas es tut
DuplikatUnten linksKopieren Sie das Profil als neuen Eintrag
ExportUnten linksSpeichern Sie das Profil als .lrss-Datei
LöschenUnten linksLöschen Sie dieses Profil (fragen Sie zur Bestätigung)
StornierenRechts unten rechtsSchließen ohne Sparen
SpeichernRechts unten rechtsSpeichern Sie alle Einstellungen
warnung

Das Löschen einer Tabelle ist dauerhaft. Überprüfen Sie nochmals, ob Sie die richtige Tabelle ausgewählt haben, bevor Sie bestätigen.

Ein Produkt fräsen​

Sobald Ihr Tisch fertig ist, kehren Sie zum Frästisch auswählen-Dialog zurück und klicken auf Auswählen in dem gewünschten Profil. LutraCAD öffnet ein neues Frästisch-Dokument mit diesen Einstellungen. Hier legen Sie Ihre Teile auf den Schneidetisch und exportieren die Maschinendatei, um sie auf Ihren CNC zu laden Maschine.

Arbeiten zum Tisch hinzufügen​

Klicken Sie auf Hinzufügen, um Produktionselemente auf dem Tisch zu platzieren. Mit dem Produktion wählen-Dialog können Sie einen bestehenden Produktionsauftrag auswählen oder einen importieren.

OptionWas es tut
SuchenSuche und Paginierung helfen Ihnen, eine Bestellung in einer langen Liste zu finden.
FiltersFiltern nach Typ und Status plus Archiv-Schalter, um die Ergebnisse einzugrenzen.
ImportBringen Sie eine Bestellung (.l3z / .stl) oder eine Fräsdatei ein. Importieren einer Fräsdatei fordert Sie auf, die Dicke und Kantendicke von Einlage zu wählen.

Arrangieren und Exportieren​

Das Frästisch-Dokument legt Ihre Teile auf den Schneidetisch.

KontrolleFunktion
HinzufügenFügen Sie Produktionselemente (Einlagen, Schalen, Teile) zum Frästisch hinzu
Tisch ersetzenÖffne den Frästischdialog, um den Schneidetisch zu tauschen
Text fieldEin Etikett, das nur für einen Screenshot auf dem Tisch angezeigt wird; es ist nicht gefräst
ExportGenerieren Sie die Maschinendatei (die Erweiterung stammt aus der Dateierweiterung-Einstellung der Tabelle)

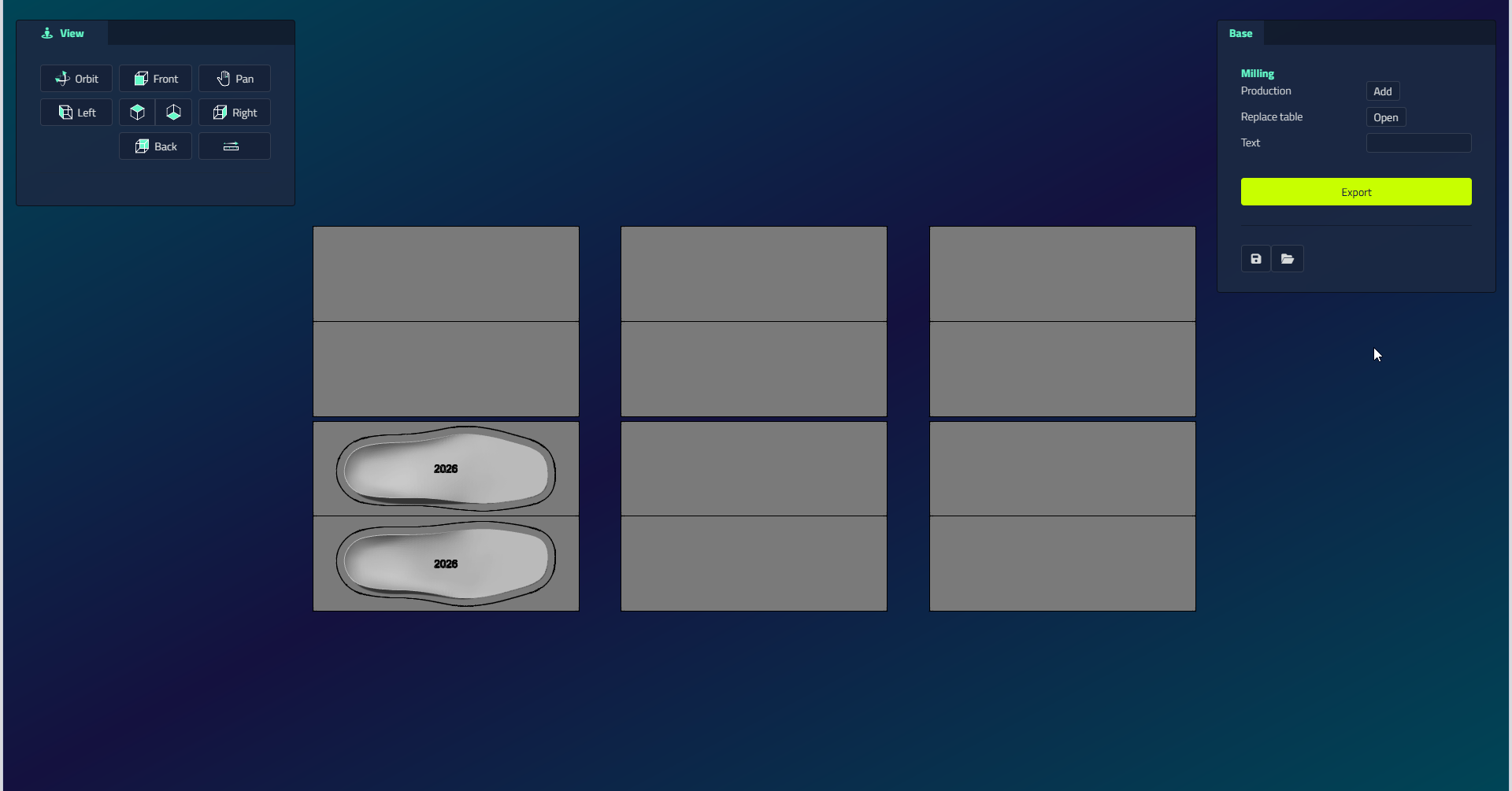

Das Frästisch-Dokument zeigt den Schneidetisch mit platziertem Einlagen, die Add/Replace-Tabelle/Text-Steuerelemente und die Export-Taste

Um Elemente anzuordnen, ziehen Sie sie in Position auf dem Tisch.Wählen Sie einen aus und verwenden Sie Drehen (Orientieren Sie ihn in seinem Begrenzungsfeld), Duplikat oder Löschen.

Warnungen vor der Ausfuhr​

Lösen Sie jede Warnung vor dem Export:

  • Ein milling-error-Banner wird angezeigt, wenn ein platzierter Gegenstand nicht zum Tisch passt, zu hoch sitzt oder einen anderen Gegenstand überlappt.
  • Eine table-modified-Warnung wird angezeigt, wenn die Einstellungen des Frästisch von einer früheren Produktion desselben Designs abweichen.
  • Wenn Sie exportieren, erscheint möglicherweise ein Fräsen disclaimer. Bestätigen Sie es und kreuzen Sie Frag nicht nochmal an, um es in Zukunft zu überspringen.

Referenzeinstellungen​

Der Einstellungsdialog ist in Gruppen gegliedert. Füllen Sie diejenigen aus, die für Ihre Maschine gelten. Beachten Sie, dass einige Gruppen je nach Marke ausgeblendet sind (insbesondere sind die meisten Schneidgruppen für DeskProto ausgeblendet).

Grundeinstellungen​

FeldTypOptionen/Anmerkungen
Art des DokumentsDropdownInnensohlendesign / Mittelsohlendesign
NameTextName des Profils
MarkeDropdownStandard / ISEL / DeskProto / DUO CAM
StrategieDropdownVersatz / Spiral (versteckt für DeskProto)
MaßeDropdown2D / 3D (versteckt für DeskProto)
StrategiekonturDropdownGeschichtet / Spiral (versteckt für DeskProto)
Zwei SeitenCheckboxZweiseitiges Fräsen ermöglichen
Zwei SeitenDropdownX-Achse drehen (table) / Y-Achse drehen (table) / X-Achse drehen (pocket) / Y-Achse drehen (pocket) (nur wenn zweiseitig aktiviert ist)
DateierweiterungDropdown.gcode / .iso / .nc / .pim / .cnc (versteckt für ISEL und DeskProto)
Anzahl der DezimalstellenNummerKoordinatenausgangsgenauigkeit (versteckt für ISEL und DeskProto)

Verwenden Sie das Feld Marke, um der Sprache des G-Codes zu entsprechen, die Ihr Computer erwartet:

  • Standard: Standard G-Code.
  • ISEL: G-Code speziell für ISEL Maschinen.
  • DeskProto: LutraCAD erzeugt die Geometrie und übergibt das eigentliche CAM (Toolpaths) extern an DeskProto (siehe unten).
  • DUO CAM: Standard-G-Code für Fräsmaschinen mit zwei Spindeln.
DeskProto externe CAM

Bei der Marke DeskProto erzeugt LutraCAD nur die Geometrie, und die Werkzeugpfade werden extern in DeskProto (einem separaten Programm) über eine Projektdatei .dpj generiert.

  • Schaltfläche Öffnen: Wählen Sie die Projektdatei .dpj DeskProto aus.
  • Schaltfläche Speichern: Exportieren Sie den aktuellen Zustand als .dpj, um in DeskProto zu öffnen.

Fräseinstellungen​

FeldTypBeschreibung
TischbreiteAnzahl (mm)Breite des Frästisch (X-Achse)
TischlängeAnzahl (mm)Länge der Frästisch (Y-Achse)
MaterialhöheAnzahl (mm)Höhe des Materialblocks
Zero point XDropdownLinks / Zentriert / Rechts
Zero point YDropdownVorderseite / Zentriert / Hinterseite
Zero point ZDropdownUnterseite / Zentriert / oben

Toolpath-Einstellungen​

Versteckt für DeskProto.

FeldTypBeschreibung
Frei bewegliche Höhe...Anzahl (mm)Verfahrhöhe über dem Material für nicht schneidende Bewegungen
Oben versetztAnzahl (mm)Z-Offset für den Oberseitenpass
Unten versetztAnzahl (mm)Z-Offset für den Bottom Pass (nur zweiseitig)
Mittellinie erstellenCheckboxFügen Sie eine Mittellinie zum Ausgang hinzu
Z-Offset-KorrekturAnzahl (mm)Korrektur für den Z-Nullpunkt

Kontureinstellungen​

Versteckt für DeskProto.

FeldTypBeschreibung
ErmöglichtCheckboxErmöglichen Sie den Konturschnittdurchgang
Zusätzliche BewegungAnzahl (mm)Zusätzliche Fahrstrecke um die Kontur
UnterstützungKontrollkästchen + Anzahl (mm)Fügen Sie Unterstützungsbrücken hinzu, um das Objekt zu halten; Geben Sie die Brückengröße ein
GeschichtetKontrollkästchen + Anzahl (mm)Schneiden Sie die Kontur in Schichten; geben Sie die Schichthöhe ein
EbenCheckboxSchneiden Sie die Kontur als Flat Pass

Cuttereinstellungen​

Versteckt für DeskProto. Es gibt zwei Schneidgruppen, eine für den Werkzeugweg und eine für die Kontur, mit den gleichen Feldern.

Fräser-Werkzeugweg

FeldTypBeschreibung
DurchmesserAnzahl (mm)Durchmesser des Oberflächenmessers
DrehgeschwindigkeitCheckbox + Nummer (rpm)Aktivieren Sie eine benutzerdefinierte Spindelgeschwindigkeit und geben Sie den Wert

Fräserkontur

FeldTypBeschreibung
DurchmesserAnzahl (mm)Durchmesser des Konturmessers
DrehgeschwindigkeitCheckbox + Nummer (rpm)Aktivieren Sie eine benutzerdefinierte Spindelgeschwindigkeit und geben Sie den Wert

Futtermengen​

Es gibt eine top-Gruppe und eine bottom-Gruppe. Die untere Gruppe ist deaktiviert, es sei denn, Zwei Seiten ist eingeschaltet.

FeldBeschreibung
DipGeschwindigkeit beim Eindringen in das Material (mm/min)
NormalStandard-Schneidgeschwindigkeit (mm/min)
LangsamReduzierte Geschwindigkeit für Detailbereiche (mm/min)
KonturGeschwindigkeit für Konturübergänge (mm/min)

Die bottom-Gruppe hat die gleichen vier Felder, die nur auf den Bottom Pass angewendet werden.

Benutzerdefinierter G-Code​

Versteckt für DeskProto. Sechs Textbereiche fügen jeweils einen benutzerdefinierten G-Code an einer bestimmten Stelle in der Ausgabedatei ein.

FeldEingefügt bei
Beginn des WerkzeugwegsVor dem Top-Side Pass
Ende des WerkzeugwegsNach dem Top-Side Pass
Start untenVor dem Bottom-Side Pass (nur zweiseitig)
Unteres EndeNach dem bodenseitigen Pass (nur zweiseitig)
KonturanfangVor dem Umriss
KonturendeNach dem Konturdurchgang

Tascheneinstellungen​

Taschen sind feste Positionen auf dem Tisch, an denen Materialblöcke platziert werden, die zur automatischen Positionierung verwendet werden, wenn Objekte an bestimmten Stellen sitzen müssen.

ButtonWas es tut
HinzufügenHinzufügen einer neuen Pocket-Zeile
Delete (per row)Entfernen Sie die Tasche

Pro Taschenzeile:

FeldBeschreibung
XX Anfang der Tasche (mm)
YY Anfang der Tasche (mm)
BreiteTaschenbreite (mm)
LängeTaschenlänge (mm)

Autopositionseinstellungen​

Definiert, wie Einlagen automatisch in die Taschen gelegt wird.

FeldOptionen
HorizontalLinks / Mitten / Rechts
VertikalVorderseite / Mitten / Hinten
Einlegesohlen horizontalCheckbox: Platzieren Sie Einlagen horizontal in der Tasche
