Fraisage CNC

Une table de fraisage est un profil réutilisable qui indique à votre machine CNC comment usiner un produit : la taille de la table, les fraises, les débits d'alimentation, les poches et le format du fichier de sortie. Vous construisez une table une fois, puis choisissez-la chaque fois que vous fabriquez un produit.

Où les tables de fraisage vivent​

Tous les tables de fraisage sont gérés à partir d'un seul endroit : la barre supérieure → Production → Nouveau projet de fraisage. Ceci ouvre la boîte de dialogue Sélectionner une table de fraisage, qui répertorie chaque profil enregistré.

BoutonLieuCe qu'il fait
Nouvelle tableHautCréer un nouveau profil (ouvre la boîte de dialogue des paramètres)
ImporterHautImporter un profil depuis un fichier .lrss
ModifierPar rangéeOuvrez les paramètres de ce profil
SélectionnerPar rangéeCommencer une production de fraisage avec ce profil
FermerEn basFermer sans commencer une production

Créer une table de fraisage​

  1. Barre supérieure → Production.
  2. Cliquez sur Nouveau projet de fraisage.
  3. Dans la boîte de dialogue Sélectionner une table de fraisage, cliquez sur Nouvelle table.
  4. Travaillez à travers les groupes de paramètres (tous couverts dans le référence des paramètres ci-dessous).
  5. Cliquez sur Enregistrer.
  6. Retour dans la boîte de dialogue, cliquez sur Sélectionner sur votre nouvelle table pour démarrer une production de fraisage avec elle.
astuce

Construisez la table une fois. La prochaine fois, choisissez-la dans la liste et cliquez sur Sélectionner. Vous pouvez Exporter dans un fichier .lrss à partager avec un autre poste de travail, ou Dupliquer pour faire une variante.

Modifier une table de fraisage existante​

Éditer fonctionne dans la même boîte de dialogue que créer, donc vous l'atteignez de la même manière même si vous ne démarrez pas un nouveau profil.

  1. Barre supérieure → Production.
  2. Cliquez sur Nouveau projet de fraisage.
  3. Dans la boîte de dialogue Sélectionner une table de fraisage, trouvez le profil que vous voulez et cliquez sur Modifier dans sa ligne.
  4. Modifier les paramètres dont vous avez besoin (tous couverts dans la référence de paramètres ci-dessous).
  5. Cliquez sur Enregistrer.

Une production ne conserve pas sa propre copie des paramètres, elle renvoie au profil. Modifier un profil affecte donc aussi les productions de fraisage qui ont été créées avec elle plus tôt.

Les productions existantes captent vos changements

L'enregistrement d'un profil édité ne montre aucun avertissement à ce moment-là. La prochaine fois que vous ouvrez une production de fraisage qui a été faite avec ce profil, LutraCAD remarque les paramètres différents et affiche:

"Les paramètres de la table ont changé par rapport à la production précédente, veuillez consulter le document."

Vérifiez ce document avant de l'usiner à nouveau. Les fichiers machine que vous avez déjà exportés ne sont pas affectés; les nouveaux paramètres s'appliquent lorsque le document est rouvert et la sortie est générée à nouveau.

Les boutons d'action au bas de la même boîte de dialogue vous permettent de copier, exporter, supprimer ou enregistrer le profil.

BoutonLieuCe qu'il fait
DupliquerEn bas à gaucheCopier le profil en tant que nouvelle entrée
ExporterEn bas à gaucheEnregistrer le profil en tant que fichier .lrss
SupprimerEn bas à gaucheSupprimer ce profil (demandes de confirmation)
AnnulerEn bas à droiteFermer sans économiser
EnregistrerEn bas à droiteEnregistrer tous les paramètres
attention

La suppression d'une table est permanente. Vérifiez que vous avez sélectionné la bonne table avant de confirmer.

Fraiser un produit​

Une fois votre table prête, retournez dans la boîte de dialogue Sélectionner une table de fraisage et cliquez sur Sélectionner sur le profil que vous voulez. LutraCAD ouvre un nouveau document table de fraisage en utilisant ces paramètres. C'est là que vous placez vos pièces sur la table de coupe et exportez le fichier machine à charger sur votre machine CNC.

Ajouter du travail au tableau​

Cliquez sur Ajouter pour placer des éléments de production sur la table. La boîte de dialogue Sélectionner une production vous permet de choisir un ordre de production existant ou d'en importer un.

OptionCe qu'il fait
RechercherLa recherche et la pagination vous aident à trouver une commande dans une longue liste.
FiltersFiltre par type et statut, plus un basculement Archive, pour réduire les résultats.
ImporterApportez une commande (.l3z / .stl) ou un fichier de fraisage. L'importation d'un fichier de fraisage vous invite pour l'épaisseur semelle orthopédique et l'épaisseur du bord.

Organisation et exportation​

Le document de la table de fraisage pose vos pièces sur la table de découpe.

ContrôleFonction
AjouterAjouter des éléments de production (semelles orthopédiques, coques, pièces) au table de fraisage
Remplacer le tableauOuvrir la boîte de dialogue de fraisage-table pour échanger la table de coupe
Text fieldUne étiquette affichée sur la table pour une capture d'écran seulement; elle n'est pas fraisée
ExporterGénérer le fichier machine (l'extension vient du paramètre Extension de fichier de la table)

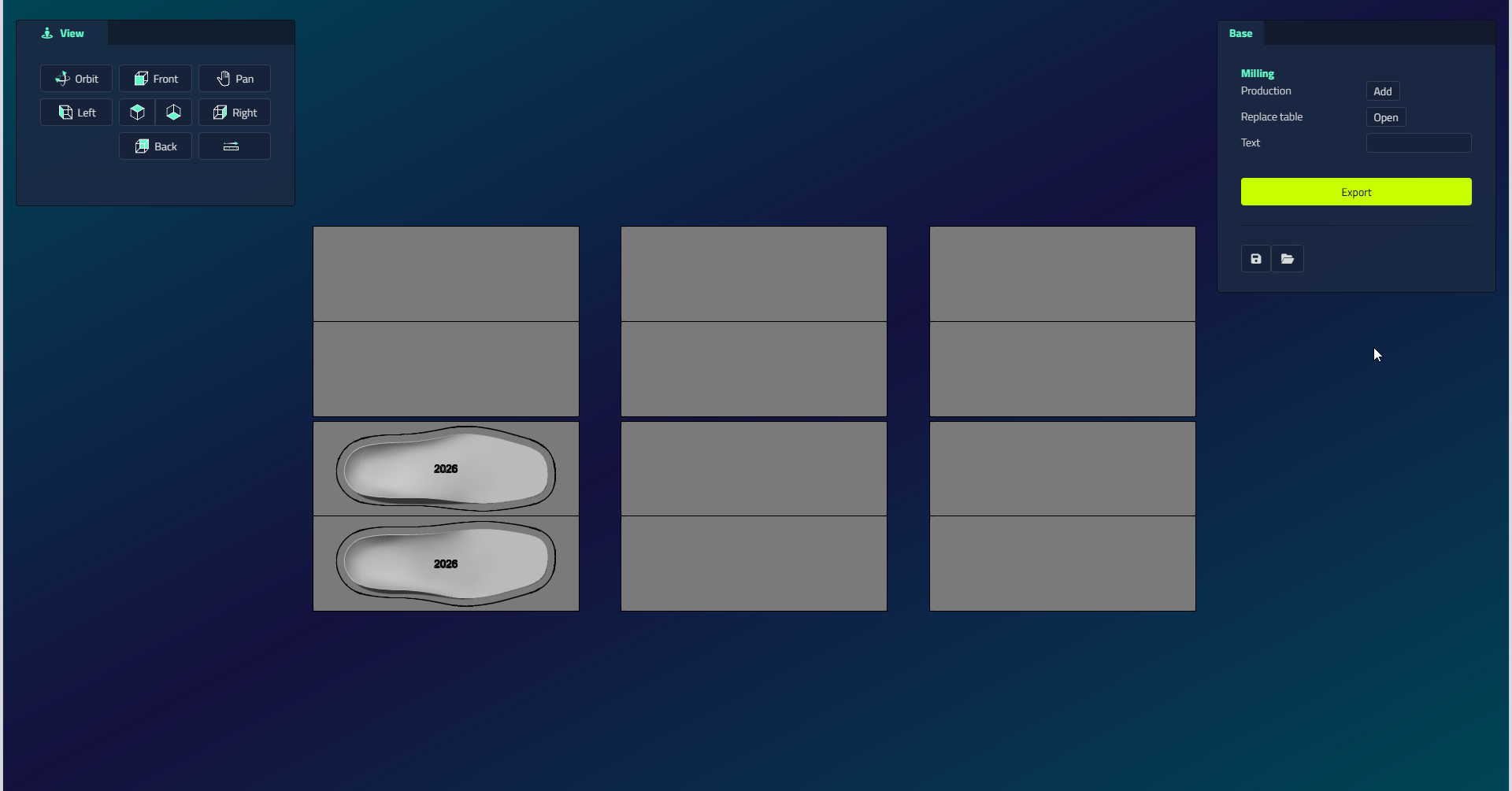

Le document table de fraisage montrant la table de coupe avec semelles orthopédiques placé, les commandes Add/Replace Table/Text et le bouton Exporter

Pour organiser les éléments, faites-les glisser en position sur la table. Sélectionnez-en un et utilisez Tourner (orientez-le dans sa zone de délimitation), Dupliquer ou Supprimer.

Avertissements avant l'exportation​

Résoudre tout avertissement avant d'exporter:

  • Une bannière milling-error apparaît si un élément placé ne correspond pas à la table, est assis trop haut ou chevauche un autre élément.
  • Un avertissement table-modified apparaît si les paramètres du table de fraisage diffèrent d'une production antérieure de la même conception. Confirmez qu'il continue.
  • Lorsque vous exportez, un fraisage disclaimer peut apparaître. Confirmez-le et cochez Ne pas me demander à nouveau pour le sauter à l'avenir.

Référence des paramètres​

La boîte de dialogue des paramètres est organisée en groupes. Remplissez ceux qui s'appliquent à votre machine. Notez que certains groupes sont cachés selon la marque que vous choisissez (en particulier, la plupart des groupes de coupe sont cachés pour DeskProto).

Paramètres de base​

ChampTypeOptions / notes
Type de documentDécrochageConception de semelles / Conception de suppléments
NomTexteNom du profil
MarqueDécrochagePar défaut / ISEL / DeskProto / DUO CAM
StratégieDécrochageOffset / Spirale (caché pour DeskProto)
DimensionsDécrochage2D / 3D (caché pour DeskProto)
Stratégie de contourDécrochageEn couches / Spirale (caché pour DeskProto)
Deux côtésCocher la caseActiver le fraisage à deux faces
Deux côtésDécrochageFaire pivoter sur l'axe X (table) / Faire pivoter sur l'axe Y (table) / Faire pivoter sur l'axe X (pocket) / Faire pivoter sur l'axe Y (pocket) (uniquement lorsque les deux côtés sont activés)
Extension de fichierDécrochage.gcode / .iso / .nc / .pim / .cnc (caché pour ISEL et DeskProto)
Nombre de décimalesNuméroCoordonner la précision de sortie (cachée pour ISEL et DeskProto)

Utilisez le champ Marque pour correspondre au langage du code G que votre machine attend:

  • Par défaut: code G standard.
  • ISEL: Code G spécifiquement pour les machines ISEL.
  • DeskProto: LutraCAD produit la géométrie et transmet le CAM actuel (chemins d'outils) à DeskProto de l'extérieur (voir ci-dessous).
  • DUO CAM: code G standard pour fraiseuses à deux broches.
DeskProto externe CAM

Avec la marque DeskProto, LutraCAD produit uniquement la géométrie, et les chemins d'outils sont générés de l'extérieur dans DeskProto (un programme séparé) via un fichier de projet .dpj. C'est pourquoi le chemin d'outils, le contour, le cutter et les groupes de débit ci-dessous sont cachés pour cette marque.

  • bouton Ouvrir : sélectionnez le fichier de projet de bureau .dpj.
  • Bouton Enregistrer : exportez l'état actuel comme .dpj pour ouvrir dans DeskProto.

Paramètres de fraisage​

ChampTypeDésignation des marchandises
Largeur de tableNuméro (mm)Largeur de la table de fraisage (axe X)
Longueur de tableNuméro (mm)Longueur de la table de fraisage (axe Y)
Hauteur du matériauNuméro (mm)Hauteur du bloc de matériaux
Point zéro XDécrochageGauche / Centré / Droite
Point zéro YDécrochageAvant / Centré / Arrière
Point zéro ZDécrochageEn bas / Centré / En haut

Paramètres du chemin d'outils​

Caché pour DeskProto.

ChampTypeDésignation des marchandises
Hauteur de mouvement libreNuméro (mm)Hauteur de déplacement au-dessus du matériau pour les mouvements non coupants
Offset supérieurNuméro (mm)Z-offset pour le col du côté supérieur
Offset inférieurNuméro (mm)Z-offset pour la passe inférieure (à deux faces seulement)
Créer une ligne centraleCocher la caseAjouter une ligne centrale à la sortie
Correction du décalage ZNuméro (mm)Correction pour le point zéro Z

Paramètres de configuration​

Caché pour DeskProto.

ChampTypeDésignation des marchandises
ActivéCocher la caseActiver la passe de coupe du contour
Mouvement supplémentaireNuméro (mm)Distance de déplacement supplémentaire autour du contour
SupportCase à cocher + numéro (mm)Ajouter des ponts de support pour tenir l'objet; entrer dans la taille du pont
En couchesCase à cocher + numéro (mm)Couper le contour en couches; entrer dans la hauteur de la couche
PlatCocher la caseCouper le contour comme un passage plat

Paramètres de cutter​

Caché pour DeskProto. Il y a deux groupes de coupe, un pour le chemin d'outils et un pour le contour, avec les mêmes champs.

Réglages de chemin d'outil de coupe

ChampTypeDésignation des marchandises
DiamètreNuméro (mm)Diamètre du convertisseur de surface
Changer la vitesseCase à cocher + numéro (rpm)Activer une vitesse de broche personnalisée et saisir la valeur

Réglages de contour de coupe

ChampTypeDésignation des marchandises
DiamètreNuméro (mm)Diamètre du convertisseur
Changer la vitesseCase à cocher + numéro (rpm)Activer une vitesse de broche personnalisée et saisir la valeur

Taux d'alimentation​

Caché pour DeskProto. Il y a un groupe top et un groupe bottom. Le groupe inférieur est désactivé sauf si Deux côtés est activé.

ChampDésignation des marchandises
PlongéeVitesse à l'entrée du matériau (mm/min)
NormalVitesse de coupe standard (mm/min)
LentVitesse réduite pour les zones de détail (mm/min)
ContourVitesse pour les passages de contour (mm/min)

Le groupe bottom a les mêmes quatre champs, appliqués à la passe inférieure seulement.

Code G personnalisé​

Hidden for DeskProto. Six zones de texte insèrent chaque code G personnalisé à un point précis du fichier de sortie. Des fichiers séparés sont générés pour le haut et le bas.

ChampInsérer à
Début du chemin d'outilAvant le col du haut
Fin du chemin d'outilAprès le col du haut
Début du fondAvant le passage en bas (à deux côtés seulement)
Fin du fondAprès le passage en bas (à deux côtés seulement)
Début du contourAvant le passage du contour
Fin de contourAprès le passage du contour

Paramètres de poche​

Les poches sont des positions fixes sur la table où des blocs de matériaux sont placés, utilisées pour le positionnement automatique lorsque les objets doivent s'asseoir dans des endroits spécifiques. Les positions sont mesurées à partir du coin inférieur gauche de la table.

BoutonCe qu'il fait
AjouterAjouter une nouvelle ligne de poche
Delete (per row)Enlevez cette poche

Par rangée de poche:

ChampDésignation des marchandises
XX début de la poche (mm)
YY début de la poche (mm)
LargeurLargeur de la poche (mm)
LongueurLongueur de la poche (mm)

Paramètres d'autoposition​

Définit comment semelles orthopédiques est automatiquement placé dans des poches.

ChampOptions
HorizontalGauche / Centré / Droite
VerticalAvant / Centré / Arrière
Semelles horizontalesBoîte à cocher : placez semelles orthopédiques horizontalement dans la poche
