Impresión: Sólido

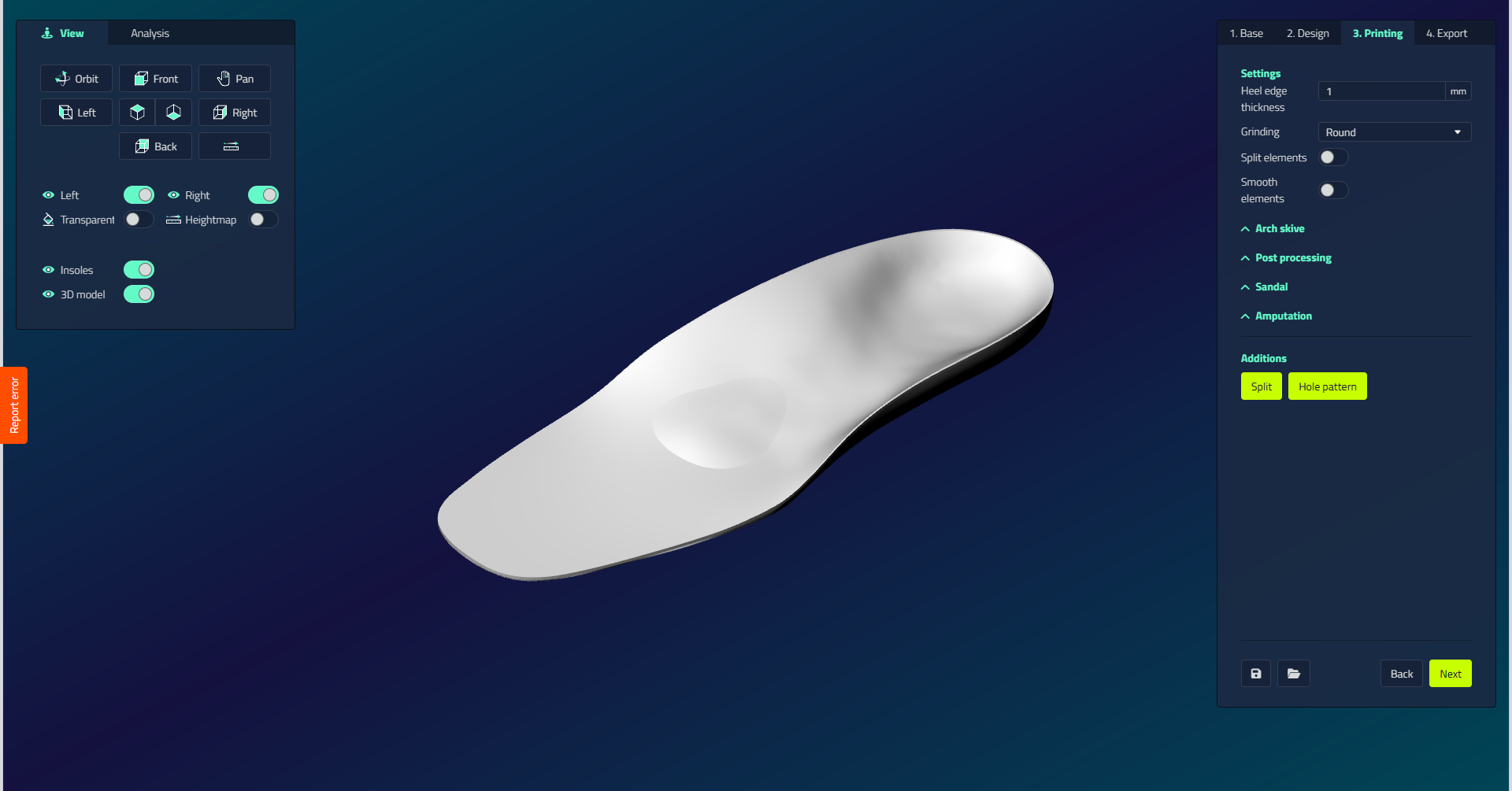

El plantilla ortopédica sólido impreso en 3D, una alternativa impresa a un EVA plantilla ortopédica molido. Seleccione la impresora primero; las características disponibles dependen de la impresora.
Settings
| Configuración | Dependencia | Función | Visible cuando |
|---|---|---|---|
| Elementos suavizados | Desplazados/desactivados | Resuelve las transiciones entre elementos | Siempre |
| Grosor del borde del talón | mm (min 0, paso 0.5) | Establece el espesor del borde de la plantilla ortopédica | Silencio Sandalia fuera de la vida |
| Molienda | recto / redondo / híbrido / vertical | Establece cómo el fondo está conectado a la parte superior | Silencio Sandalia fuera de la vida |
| Dividir elementos | Desplazados/desactivados | Se divide automáticamente el plantilla ortopédica en cada elemento (excepto los sumideros) para crear zonas de dureza | Siempre |
Haga clic en un elemento para desactivar la división automática para ese elemento. Grosor de la plantilla se establece en el paso Diseño, no aquí.
Rigor
La dureza se establece por cada pieza impresa seleccionada, no globalmente. Seleccione una parte impresa en el mirador, luego elija su dureza con los botones de Shore en su panel de configuración: Extra suave, Suave, Medio, Duro o Extra duro. Seleccione varias partes a la vez para unirlas.
Una dureza diferente por parte solo funciona cuando LutraCAD corta la impresión directamente. Si usted divide el plantilla ortopédica en partes y exporta en su lugar, usted consigue un archivo STL separado por parte.
Cuña del arco
Elimina el material debajo del arco en un ángulo específico.
| Control | ¿Qué hace |
|---|---|
| Activado | Enciende el arco. |
| Movimiento | Mueve el arco esquiva hacia adelante o hacia atrás. |
| Altura | Altura de arqueo (estándar es 5 mm más baja que la parte superior del dispositivo). |
| Longitud | Longitud del arque. |
| Ángulo | Los valores más grandes crean más subcutores. |
Postprocesamiento
| Control | ¿Qué hace |
|---|---|
| Profundidad del lijado del arco | Crea una región sólida en el lado del arco mediático. Cuando la plantilla ortopédica se corta para imprimir en LutraCAD, esta región permanece sólida para que el arco pueda ser bajado. |
| Antepié recortable | Hace la porción delantera sólida para que pueda ser recortada después de que el plantilla ortopédica sea cortado para imprimir en LutraCAD. |
| Acomodar la cubierta superior | Elimina una cantidad especificada de toda la parte superior del dispositivo para dar cabida a una cubierta superior. |
| Elevación del talón | Silencio añade un elevación del talón. Establece el Altura (mm). |
Sandalia
La sección Sandalia funciona exactamente como en el Paso EVA: modo de pie abierto en plantillas ortopédicas de longitud completa, con Altura del borde, Longitud adicional y Grosor del borde.
Amputación
La sección Amputación funciona exactamente como en el Paso EVA: habilitar un lado, establecer el Altura, Redondeo interior y Redondeo exterior, opcionalmente añadir un Radio de la interfaz, luego haga clic en Dibujar.
Adiciones
| Button | ¿Qué hace |
|---|---|
| Separar | Dibuja una curva para crear una zona de dureza personalizada. |
| Patrón de agujeros | Perfora el plantilla ortopédica con un patrón de repetición (ver abajo). |
Opciones de patrón del agujero
- a través de: si está habilitado, el patrón pasa por el dispositivo. Si está deshabilitado, establece el Profundidad (mm) y el Lado (Bajo o Arriba) el patrón se crea en.
- formato hexagonal: tamaño hexagonal.
- Distancia Hexagonal: distancia entre hexágonos.
- Distancia al borde: distancia desde el borde donde comienza el patrón.
