Printen: Solid

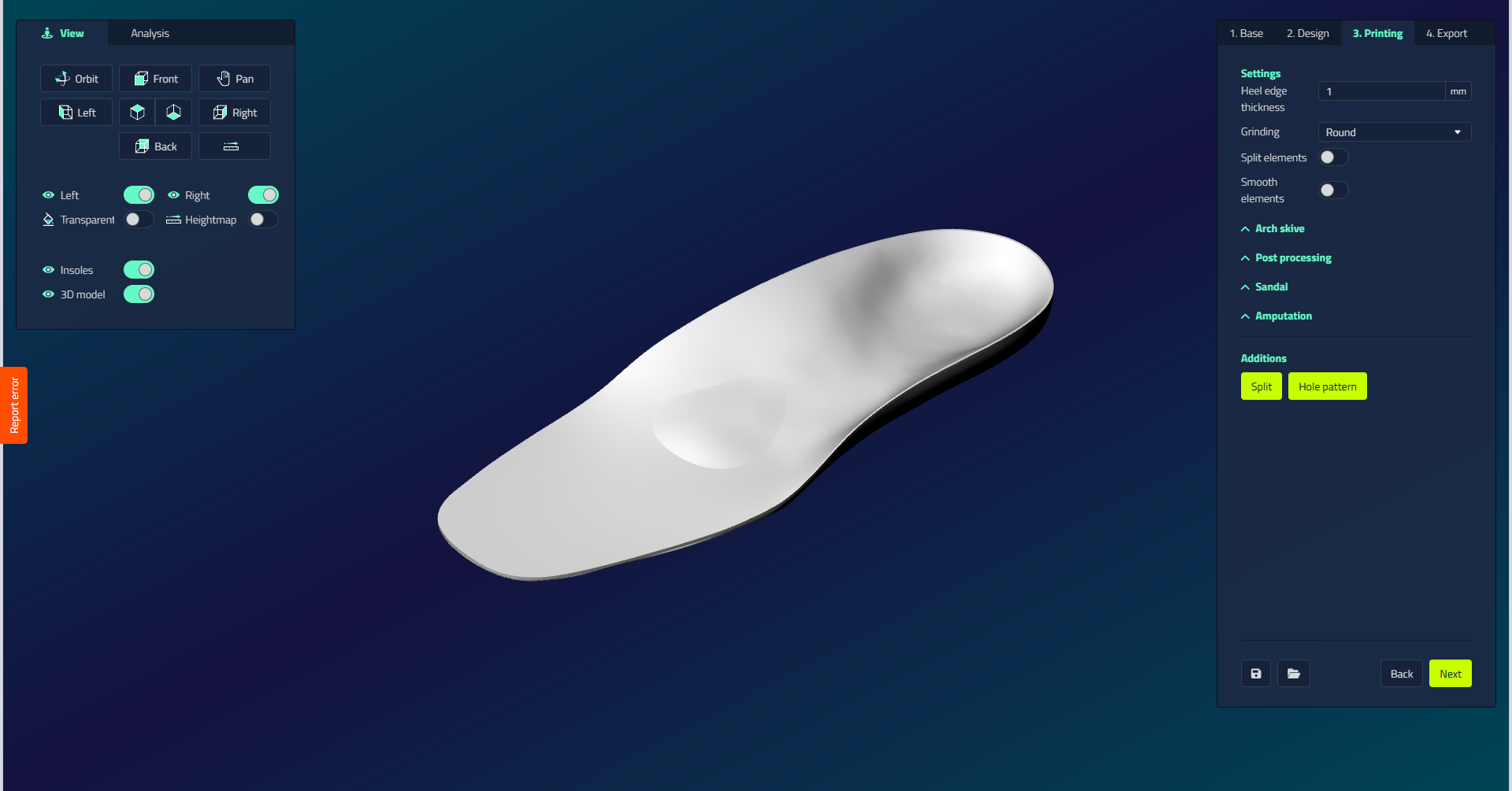

De 3D-geprinte steunzool, een gedrukt alternatief voor een gefreesde EVA steunzool. Selecteer eerst de printer; de beschikbare functies zijn afhankelijk van de printer.

Instellingen

Instellingen	Eenheid	Functie	Zichtbaar wanneer
Elementen vloeien	Aan/uit	Verzacht de overgangen tussen elementen	Altijd
Hiel rand dikte	mm (min. 0, stap 0.5)	Stelt de randdikte van de steunzool in	Sandaal uit
Afwerking	Recht / rond / Hybrid / verticaal	Stelt in hoe de onderkant is verbonden met de bovenkant	Sandaal uit
Elementen splitsen	Aan/uit	Splitst automatisch de steunzool bij elk element (behalve spoelbakken) om hardheidszones te creëren	Altijd

tip

Klik op een element om de automatische split voor dat element uit te schakelen. Zooldikte is ingesteld op de Ontwerp stap, niet hier.

Hardheid

Hardheid is ingesteld per geselecteerd geprint onderdeel, niet wereldwijd. Selecteer een afgedrukt onderdeel in de viewport en kies vervolgens zijn hardheid met de Shore-knoppen in het instellingenpaneel: Extra zacht, Zacht, Normaal, Hard of Extra hard. Selecteer meerdere onderdelen tegelijk om ze samen te stellen.

Vereist snijden in LutraCAD

Een andere hardheid per onderdeel werkt alleen wanneer LutraCAD de print direct snijdt. Als je de steunzool in onderdelen verdeelt en exporteert, krijg je een apart STL bestand per deel.

Arch skive

Verwijdert materiaal onder de boog onder een bepaalde hoek.

Controle	Wat het doet
Actief	Zet de boogschaar aan.
Verplaatsing	Beweegt de boog naar voren of naar achteren.
Hoogte	Arch skive hoogte (standaard is 5 mm lager dan het apparaat top).
Lengte	Boogschuiflengte.
Hoek	Grotere waarden leiden tot meer onderbieding.

Nabehandeling

Controle	Wat het doet
Mediaal slijpdiepte	Creëert een stevige regio aan de kant van de mediale boog. Wanneer de steunzool wordt gesneden voor het printen in LutraCAD, blijft deze regio stevig zodat de boog kan worden gemalen.
Knipbare voorvoet	Maakt het voorste deel stevig zodat het kan worden geknipt nadat de steunzool is gesneden om te printen in LutraCAD.
Afdek aanpassen	Verwijdert een bepaalde hoeveelheid van het gehele apparaat bovenaan om een bovenste deksel.
Hiel heffing	Voegt een hielverhoging toe. Stel de Hoogte (mm) in.

Sandaal

De Sandaal sectie werkt precies zoals in de EVA-stap: open-toe modus op full-length steunzolen, met Rand hoogte, Extra lengte en Rand dikte.

Amputatie

De Amputatie-sectie werkt precies zoals in de EVA-stap: activeer een kant, stel de Hoogte, Afronding binnen en Afronding buiten in, voeg optioneel een Interface afronding toe en klik vervolgens op Tekenen.

Toevoegingen

Knop	Wat het doet
Opsplitsen	Teken een curve om een aangepaste hardheidszone te creëren.
Gaten patroon	Perforeert de steunzool met een herhalingspatroon (zie hieronder).

Hole-patroonopties

• Er doorheen: indien ingeschakeld gaat het patroon door het apparaat. Indien uitgeschakeld, zet u de Diepte (mm) en de Kant (Bot of Top) het patroon aan.
• Hexagon formaat: zeshoekgrootte.
• Hexagon afstand: afstand tussen zeshoeken.
• Afstand tot rand: afstand tot de rand waar het patroon begint.
