2D-Scans

Ein 2D-Scan ist ein flaches Bild des Fußes, das von einem Scanner aufgenommen oder aus einer Datei importiert wird und als Designbasis verwendet wird.

Hinzufügen eines 2D-Scans

Standort: Projektseite → Sidebar → 2D-Scan

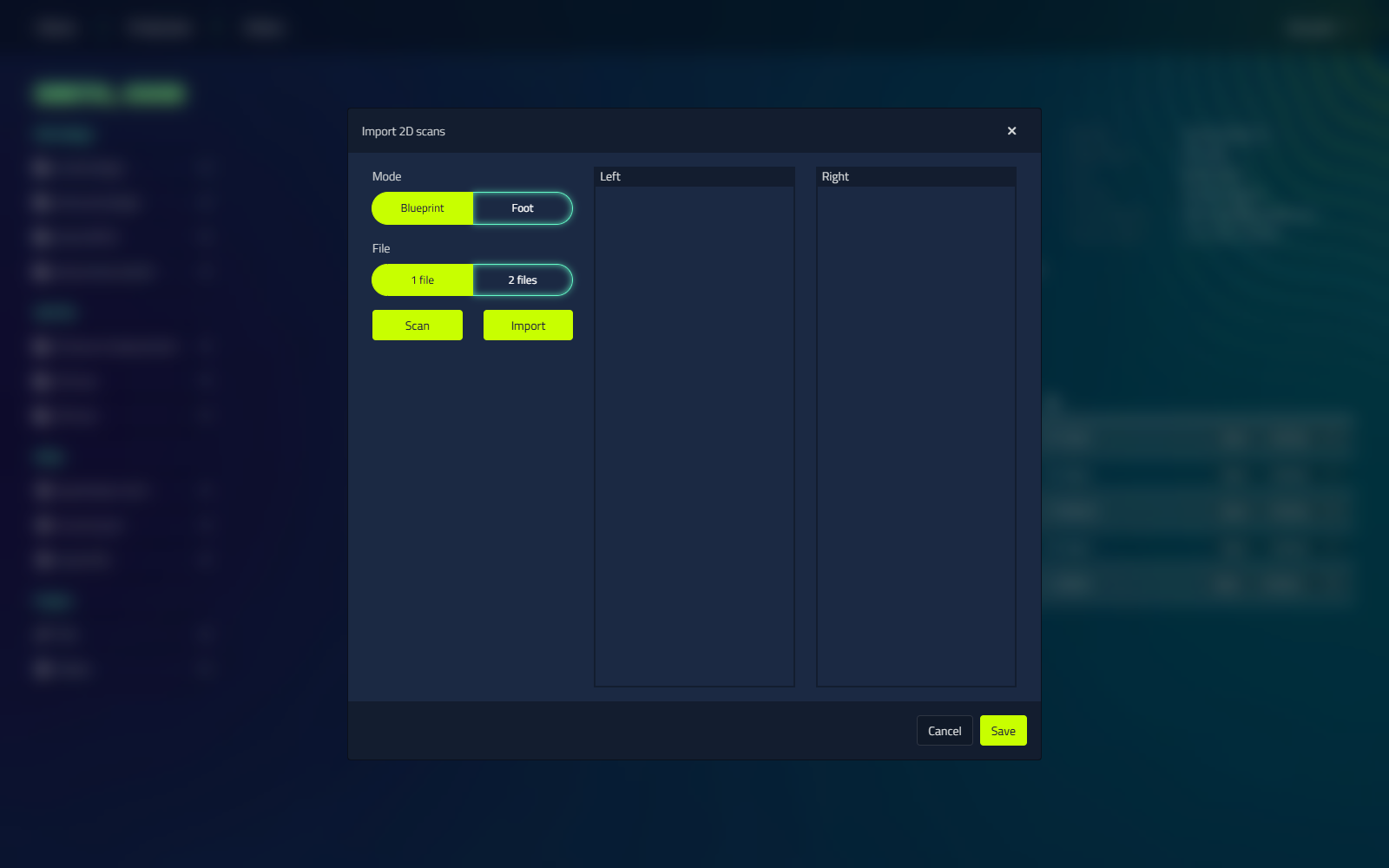

Modus und Dateianzahl

Der Dialog hat zwei unabhängige Einstellungen: was Sie gescannt haben und wie viele Bilder es nimmt.

Modus sagt LutraCAD, was das Bild zeigt, ob Sie es scannen oder importieren:

Modus	Verwenden Sie es, wenn
Blueprint	Das Bild ist ein Aufdruck oder Umriss auf Papier.
Fuß	Das Bild ist die Fußsohle selbst.

Datei legt fest, aus wie vielen Bildern Sie arbeiten:

Option	Was es tut
1 Datei	Erfasst oder importiert ein einzelnes Bild und verwendet es für beide Füße.
2 Dateien	Erfasst oder importiert den linken und rechten Fuß separat.

hinweis

Modus und Datei sind getrennte Auswahlmöglichkeiten, nicht eine kombinierte Einstellung. Beide sind Funktasten, und LutraCAD erinnert sich an sie für den nächsten Scan.

Scannen oder Importieren

Jedes Bildfeld hat seine eigene Schaltfläche Scan und Importieren, so dass Sie mit 2 Dateien eine Seite erfassen und die andere importieren können.

• Scan erfasst das Bild vom angeschlossenen Scanner.
• Importieren lädt stattdessen eine Bilddatei. Unterstützte Formate: .jpg, .jpeg, .bmp, .png.

Breite Scannerunterstützung

LutraCAD steuert fast alle 2D-Scanner auf dem Markt, ohne manuelle Kalibrierung.

Passen Sie das Bild an

Sobald ein Bild geladen ist, drehen Sie sich und die Flip-Tasten werden darüber angezeigt:

Kontrolle	Was es tut
Rotate counter-clockwise	Drehen Sie das Bild um 90° gegen den Uhrzeigersinn.
Rotate clockwise	Drehen Sie das Bild um 90° im Uhrzeigersinn.
Flip	Spiegeln Sie das Bild horizontal.

Sie können auch in das Bild ziehen, um es neu zu positionieren und den nutzbaren Bereich einzurahmen.

Sparen

Speichern speichert den Scan im Projekt.

Einen 2D-Scan ansehen

Öffnen Sie das 2D-Scandokument aus dem Projekt. Der Betrachter wird mit Druckmessung und Fotodokumenten geteilt, so dass die Tasten vom Dokumenttyp abhängen.

Button	Was es tut
Swap left and right (icon button)	Tauschen Sie, welche Seite links und welche rechts gekennzeichnet ist. Verfügbar für 2D-Scan- und Druckmessdokumente.
Export	Speichern Sie das Scanbild als .jpg und bietet dann Ordner öffnen zum Durchsuchen der Datei an.

Kalibrierung eines 2D-Scans

Um größengetreue Messungen aus einem 2D-Scan vorzunehmen, kalibrieren Sie ihn zuerst mit der Maßstab 2D-Aktion in der Designumgebung. Fügen Sie ein Lineal oder ein anderes Objekt bekannter Länge in den Scan ein.

1. Öffnen Sie den 2D-Scan und klicken Sie auf Maßstab 2D.
2. Klicken Sie auf ein start point, zum Beispiel das 0-Markierung auf einem Lineal im Scan.
3. Klicken Sie auf eine end point, zum Beispiel die 10 cm-Marke.
4. Geben Sie real length in mm ein und drücken Sie Enter.

Der Scan ist jetzt skaliert, so dass die Messungen mit dem realen Fuß übereinstimmen.

Siehe Druckmessungen zum Hinzufügen von Druckdaten zu einem Projekt.
