2D-scans

Een 2D-scan is een platte afbeelding van de voet, vastgelegd uit een scanner of geïmporteerd uit een bestand, gebruikt als ontwerpbasis.

Een 2D-scan toevoegen

Locatie: Projectpagina → zijbalk → 2D scan

Modus en aantal bestanden

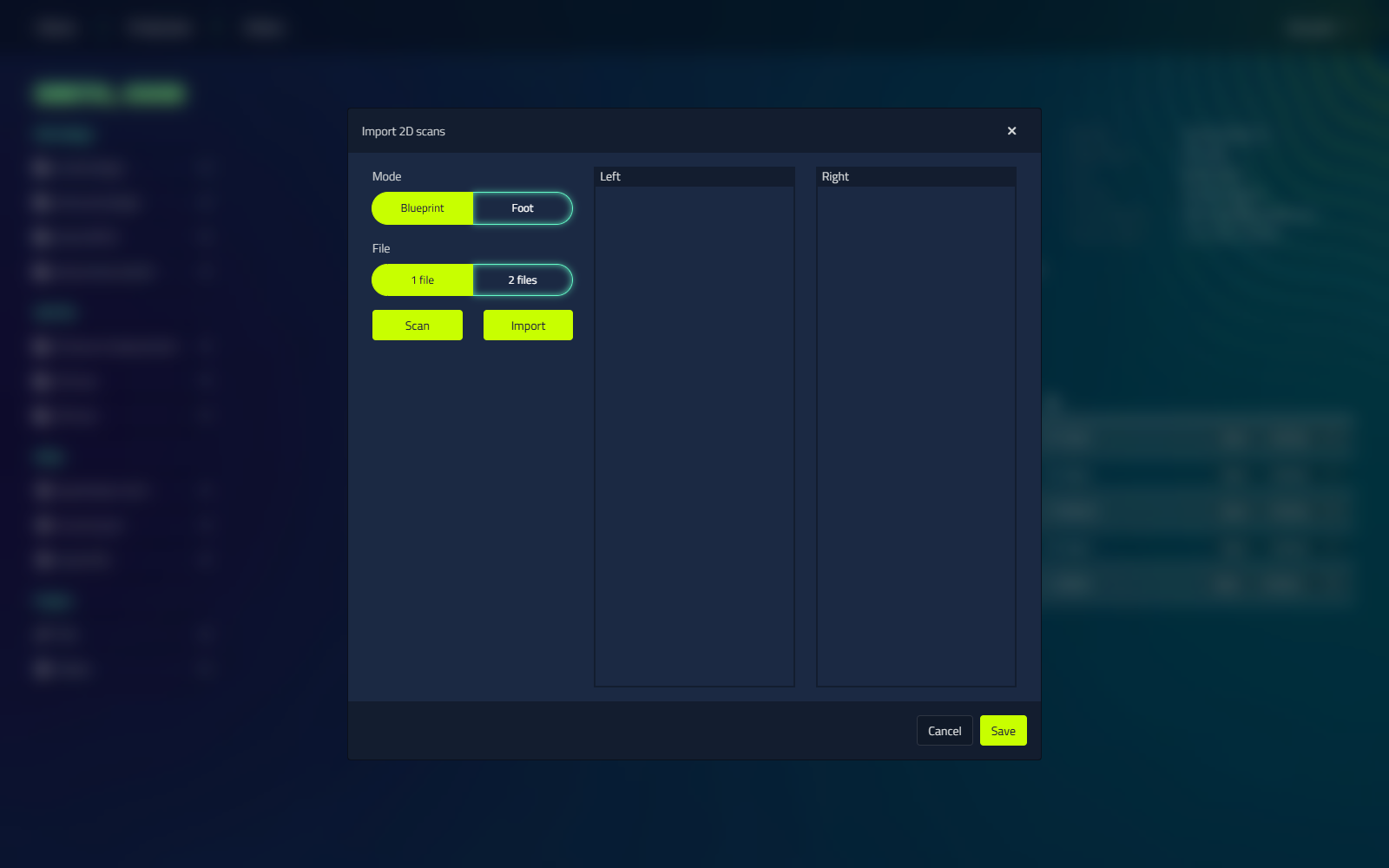

Het dialoogvenster heeft twee onafhankelijke instellingen: wat je hebt gescand, en hoeveel afbeeldingen het neemt.

Modus vertelt LutraCAD wat de afbeelding laat zien, of u het scant of importeert:

Modus	Gebruik het wanneer
Blauwdruk	De afbeelding is een afdruk of schets op papier.
Voet	Het beeld is de voetzool zelf.

Bestand stelt in hoeveel afbeeldingen u gebruikt:

Optie	Wat het doet
1 bestand	Vangt of importeert een enkele afbeelding en gebruikt het voor beide voeten.
2 bestanden	Vangt of importeert de linker- en rechtervoet afzonderlijk.

notitie

Modus en Bestand zijn aparte keuzes, niet één gecombineerde instelling. Beide zijn radioknoppen en LutraCAD onthoudt ze voor de volgende scan.

Scannen of importeren

Elk afbeeldingspaneel heeft zijn eigen Scannen en Importeren knop, dus met 2 bestanden kunt u de ene kant vangen en de andere importeren.

• Scannen vangt de afbeelding van de verbonden scanner.
• Importeren laadt in plaats daarvan een afbeeldingsbestand. Ondersteunde formaten: .jpg, .jpeg, .bmp, .png.

Brede scannerondersteuning

LutraCAD regelt bijna alle 2D-scanners op de markt, zonder handmatige kalibratie.

De afbeelding aanpassen

Zodra een afbeelding is geladen, draaien en flip knoppen verschijnen erboven:

Controle	Wat het doet
Rotate counter-clockwise	Draai de afbeelding 90° tegen de klok in.
Rotate clockwise	Draai de afbeelding 90° met de klok mee.
Flip	Spiegel de afbeelding horizontaal.

U kunt ook slepen binnen in de afbeelding om het te herpositioneren, om het bruikbare gebied frame.

Opslaan

Opslaan bewaart de scan op het project.

Een 2D-scan bekijken

Open het 2D-scandocument van het project. De kijker wordt gedeeld met drukmetingen en fotodocumenten, dus welke knoppen verschijnen hangt af van het documenttype.

Knop	Wat het doet
Swap left and right (icon button)	Swap welke kant links en die rechts staat. Beschikbaar voor 2D scan- en drukmeetdocumenten.
Exporteren	Opslaan van de scan afbeelding als .jpg, dan biedt Map openen om te bladeren naar het bestand.

Kalibreren van een 2D-scan

Om metingen van een 2D-scan te maken, kalibreert u deze eerst met de Schalen 2 richtingen actie in de ontwerpomgeving. Voeg een liniaal of een ander object van bekende lengte toe aan de scan.

1. Open de 2D-scan en klik op Schalen 2 richtingen.
2. Klik op een start point, bijvoorbeeld de 0-markering op een liniaal in de scan.
3. Klik op een end point, bijvoorbeeld de 10 cm markering.
4. Typ de real length in mm en druk op Enter.

De scan is nu geschaald, dus de metingen passen bij de echte voet.

Zie drukmetingen voor het toevoegen van drukgegevens aan een project.
